Druckrohranschluss (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Lasche > Druckrohranschluss (1701)

Mit dieser - auf einer Designvariante basierenden - Funktion lässt sich ein Druckrohranschluss zwischen zwei Profilen einbauen. Zulässige Profile sind I-Profile, U-Profile und Hohlprofile.

Der erzeugte Anschluss besteht aus

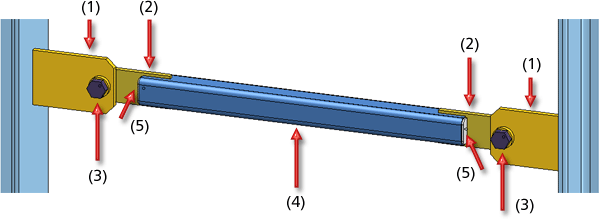

je einer Platte am Profil (1),
je einer Platte am Druckrohr (2),
je einer Verschraubung der beiden Platten (3) sowie
dem Verbindungsrohr mit Ausklinkung (4) und ggf. Deckplatten (5).

Die Platten am Profil inkl. der Schweißnähte werden der Baugruppe des jeweiligen Profils zugeordnet. Alle anderen Komponenten des erzeugten Druckrohranschlusses und deren Schweißnähte werden in einer Baugruppe mit dem Namen Druckrohr zusammengefasst.

Nach dem Aufruf der Funktion gehen Sie wie folgt vor:

Identifizieren Sie die beiden Profile. Beachten Sie, dass der Identifizierungspunkt des ersten Profils Einfluss auf die Einbauposition des Druckrohranschlusses hat.

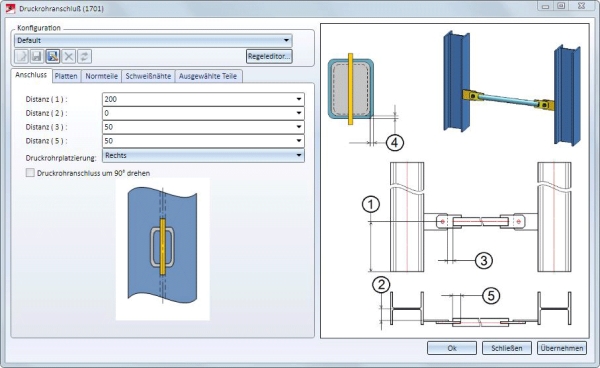

Das Dialogfenster Druckrohranschluss wird angezeigt.

Das Dialogfenster Druckrohranschluss

Konfigurationen verwalten

Konfigurationen für Druckrohranschlüsse lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Mehr zur Konfiguration

Druckrohranschluss konfigurieren

Die Konfiguration des Druckrohranschlusses erfolgt über die Registerkarten des Dialogfensters.

Ausgewählte Teile

Hier werden Ihnen Informationen zu den zuvor identifizierten Profilen angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

Anschluss

In diesem Bereich bestimmen Sie die Abmessungen für den Druckrohranschluss.

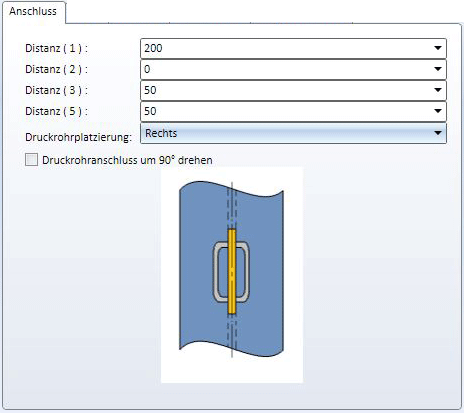

Registerkarte Anschluss

Die erforderlichen Abmessungen sind:

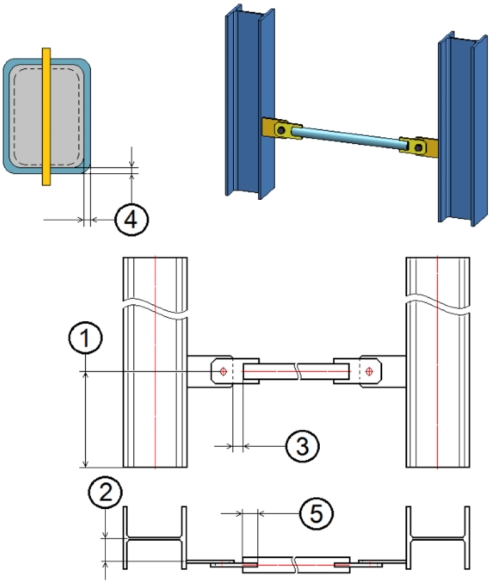

der Abstand des Zentrums der Bohrung (Platten) vom Profilanfang bzw. -ende (1). Dies hängt vom Identifizierungspunkt des ersten Profils ab. Wird das Profil in der Nähe des Profilanfangs identifiziert, dann ist der hier angegebene Wert der Abstand zum Profilanfang. Anderenfalls wird der Wert als Abstand zum Profilende interpretiert.
der Versatz des Anschlusses gegenüber der Profilachse (2),
der Abstand der Platte am Profil vom Verbindungsrohr (3),
der Abstand der Deckplatte des Verbindungsrohres vom Rand des Verbindungsrohres (5).

Das Druckrohr kann wahlweise links oder rechts von der Profilplatte platziert werden. Soll der Anschluss um 90° gedreht werden, dann aktivieren Sie die entsprechende Checkbox.

Platten

Auf dieser Registerkarte bestimmen Sie die Größe der Platten am Profil und am Druckrohr. Dies sind die Höhe und Breite sowie - falls gewünscht - die Art der Eckbearbeitung. Möglich sind hier Fase, Innenrundung oder Außenrundung. Je nach Art der Eckbearbeitung geben Sie dann den Rundungsradius bzw. die Fasenlänge an.

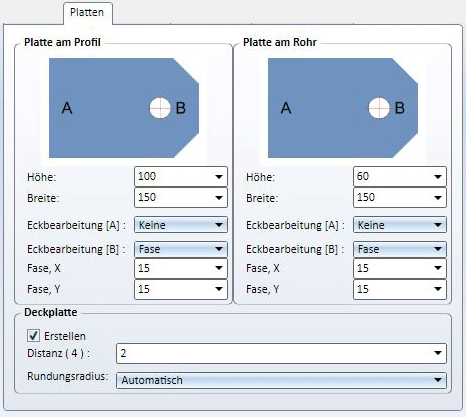

Registerkarte Platten

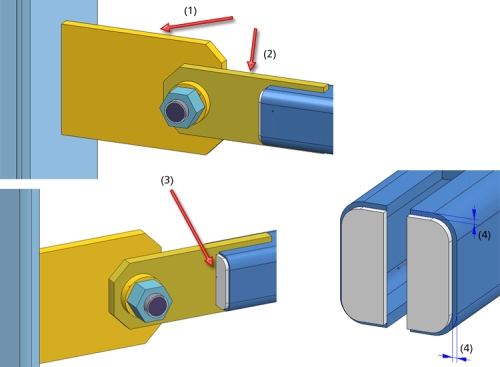

(1) Platte am Profil, (2) Platte am Rohr, (3) Deckplatte, (4) Distanz der Deckplatte

Zusätzlich können Sie festlegen, ob eine Deckplatte für das Druckrohr erstellt werden soll. Falls ja, aktivieren Sie die Checkbox Erstellen und geben Sie die Distanz zum Druckrohr an. Wählen Sie die Option für die Rundung in der Listbox aus. Möglich sind:

Nicht runden,
Automatische Bestimmung des Rundungsradius durch HiCAD,
Gezielte Angabe des Rundungsradius.

Normteile

Hier bestimmen Sie Typ und Werkstoff der Anschlusskomponenten.

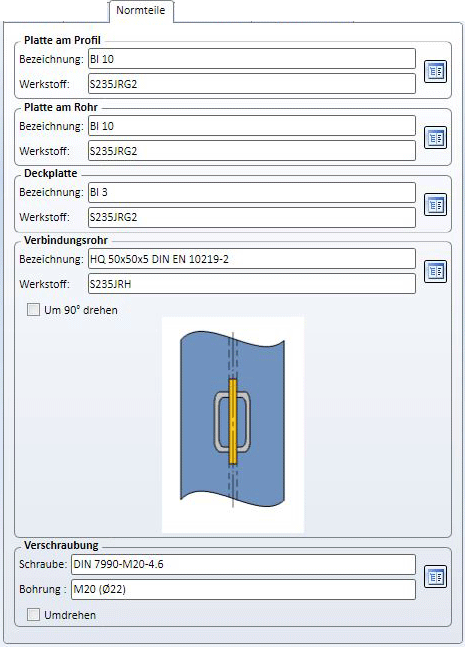

Registerkarte Normteile

Dazu klicken Sie jeweils auf das Symbol und wählen die gewünschte Komponente im Katalog aus.

Schweißnähte

Auf dieser Registerkarte legen Sie fest, ob für die Platten am Profil, die Platten am Verbindungsrohr und die Deckplatten des Vebrindungsrohrs auch die Schweißnähte erzeugt werden sollen. Sollen die Schweißnähte mit eingebaut werden, dann aktivieren Sie die jeweilige Checkbox und geben Sie die Schweißnahtdicke ein.

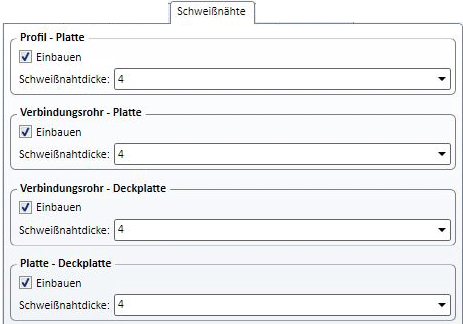

Registerkarte Schweißnähte

Haben Sie alle erforderlich Daten eingegeben, dann kann der Druckrohranschluss eingebaut werden. Bei Wahl von Übernehmen wird der Anschluss eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
