HiCAD unterstützt die Teileklassifizierung nach frei definierbaren Verwendungsarten. Beispielsweise können so im Bauwesen Teile als Stütze, Träger, Riegel, Pfosten, Geländer etc. definiert werden.
Die Klassifizierung erfolgt, indem einem Teil bzw. einer Baugruppe das Attribut Verwendungsart zugewiesen wird. Dies erfolgt bei vielen Funktionen, z.B. bei der Konfiguration von Geländern, automatisch. Zur manuellen Zuordnung einer Verwendungsart benutzen Sie die Funktion Attribute des Teils im Kontextmenü für 3D-Teile. Durch diese Klassifizierung lassen sich u.a. Verwendungszweck-abhängige Werkstattzeichnungen erstellen.

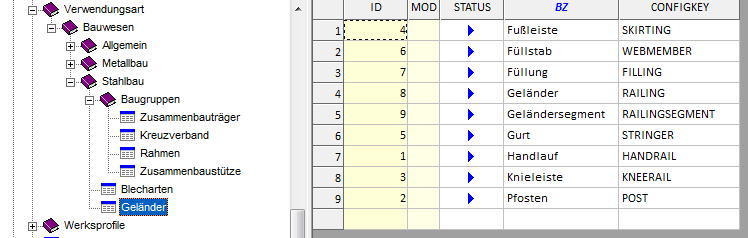

Die Verwendungsarten sind im HiCAD Katalog Werksnormen definiert. Jeder Verwendungsart ist dort ein Konfigurationsschlüssel (CONFIGKEY) zugeordnet.
.

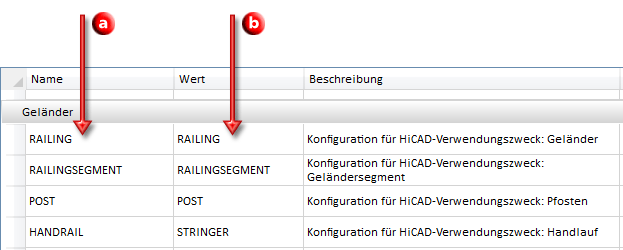

Zur Erstellung Verwendungszweck-abhängiger Werkstattzeichnungen ist im Konfigurationsmanagement jeder Verwendungsart (über den Konfigurationsschlüssel) eine Konfiguration zugeordnet, in der die Parameter für die Zeichnungsableitung festgelegt sind. Diese Zuordnung erfolgt im Konfigurationsmanagement unter ..> Automatische Zeichnungsableitung > Verwendungszweck-Zuordnung (Schlüssel WSD_USAGEMAP). Beispielsweise ist dort ISD-seitig der Verwendungsart Geländer (RAILING) die Konfiguration RAILING zugeordnet, der Vewendungsart Handlauf (HANDRAIL) die Konfiguration STRINGER etc.
a) Verwendungsart, b) Zugeordneter Verwendungszweck

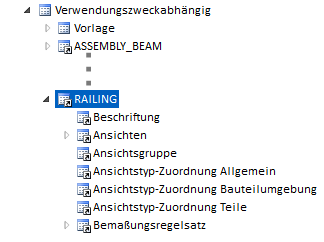

Die Konfigurationen sind ebenfalls im Konfigurationsmanagement definiert und zwar unter ..> Automatische Zeichnungsableitung > Verwendungszweckabhängig, z.B. die Konfiguration RAILING.
In jeder Konfiguration sind für den entsprechenden Verwendungszweck die Parameter für die Zeichnungsableitung festgelegt, z.B.
Eine Besonderheit ist dabei die Definition von Bemaßungsregeln, denn diese werden bei der Zeichnungsableitung immer aus dem Konfigurationsmanagement geladen, d.h. auch dann, wenn bei der Zeichnungsableitung die Option Zeichnungsparameter im Dialog setzen aktiv ist. Sollen keine Bemaßungsregeln verwendet werden, dann muss dies in den Verwendungszweck-Konfigurationen entsprechend geändert werden und zwar unter ..> Automatische Zeichnungsableitung > Verwendungszweckabhängig > NAME > Ansichten, wobei NAME der Name des jeweiligen Verwendungszwecks ist, also z.B. RAILING. Mit dem Parameter Bemaßung erzeugen (DIM) können Sie dann festlegen, dass:

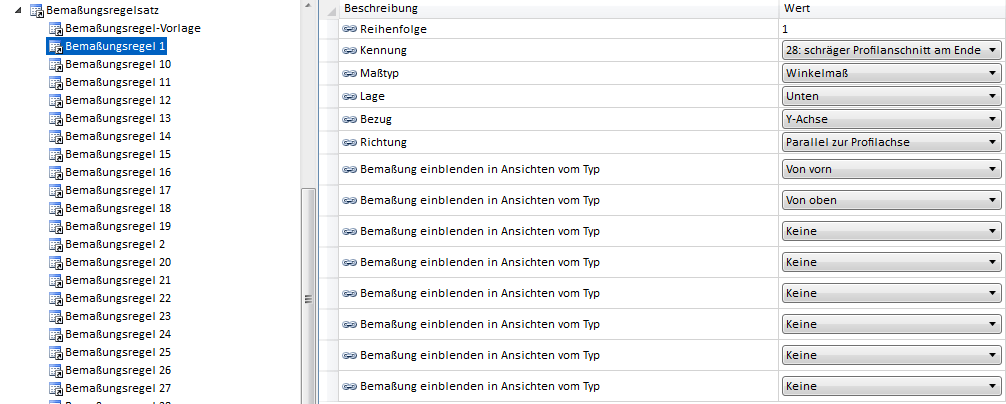

Die Definition der Bemaßungsregeln für einen Verwendungszweck erfolgt unter ..> Automatische Zeichnungsableitung > Verwendungszweckabhängig > NAME > Bemaßungsregelsatz, wobei NAME der Name des jeweiligen Verwendungszwecks ist, also z.B. RAILING.
Zwar lassen sich die Bemaßungsregeln auch direkt über das Konfigurationsmanagement ändern, aber zur einfachen und komfortablen Bearbeitung sollten sie den in HiCAD integrierten Editor für Bemaßungsregeln verwenden.
