WinIso2D

Metallbau > WinISO

WinIso2D ist eine Software zur Wärmestrom- und Isothermenberechnung der Sommer-Informatik GmbH.

Die WinIso2d-Funktionen unterstützen den Anwender beim Erzeugen der Daten zur WinIso-Berechnung aus einer HiCAD Szene heraus.

Unterstützt werden Versionen ab WinIso2D Standard Version 7.62.

Die WinIso-Funktionen befinden sich im HiCAD Metallbau-Ribbon.

Vor der WinIso-Rechnung müssen folgende Schritte ausgeführt werden:

1. Schnittfläche: Legen Sie eine Schnittansicht (Ansichten > Neu > Schnitt) mit der Option Nur Schnittfläche an.
2. WinIso-Figur erzeugen: Ziehen sie nach Betätigung von WinIso2D-Figur erzeugen (Unter Metallbau > WinISO) ein Rechteck auf die Schnittansicht. Dieses legt den Bereich der WinIso-Rechnung fest.
3. WinIso-Figur in HiCAD bearbeiten: Ist die WinIso-Figur in der Zeichnung angelegt worden, sind Linien sortiert und nach Material getrennt auf Schichten angeordnet. Die Schichten tragen die Materialbezeichnungen der in der Schnittansicht dargestellten Ausgangskörper. Die WinIso-Figur kann mit den 2D-Funktionen weiter bearbeitet werden.

• Transpararenten Bereich festlegen: Das Festlegen transparenter Bereich ist optional. Transparente Bereiche definieren Fenster- und Glasbereiche. Details, siehe WinIso Beschreibung. Um einen transparenten Bereich festzulegen, wählen Sie zunächst eine Kante parallel zum transparenten Bereich. Anschließend legen Sie Start- und Endpunkt fest. Transparente Bereiche werden als Kanten in der WinIso-Figur dargestellt.
• U-Wert für Glasscheiben festlegen: Das Festlegen der U-Werte für Glasscheiben ist optional. Details dazu finden Sie in der WinIso-Beschreibung. Um die Strecken für U-Werte von Glasscheiben festzulegen, wählen Sie zunächst eine Kante parallel zur Glasscheibe. Anschließend legen Sie Start- und Endpunkt auf Glasinnenseite und Außenseite fest. Die Strecken zur U-Wert-Definition werden als Kanten in der WinIso-Figur dargestellt.

Zum Export der WinIso-Figur klicken Sie dann unter Metallbau > WinIso > ... auf Export.

Es öffnet sich ein Dialog mit erweiterten Exportoptionen:

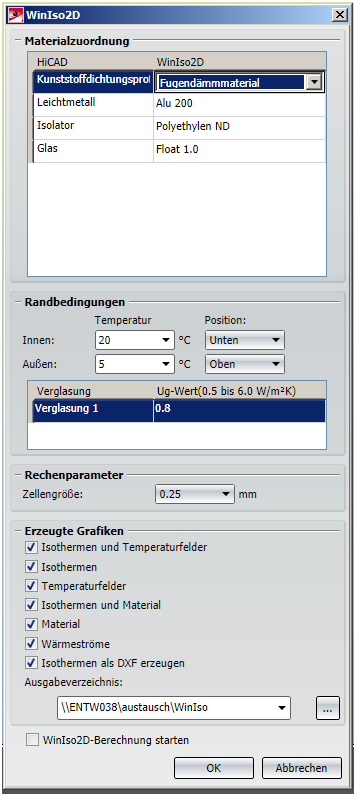

WinIso2D Exportdialog

• Materialzuordnung: Zuordnung der WinIso-Materialbezeichnungen zu HiCAD-Materialbezeichnungen.
• Randbedingungen:
• Innen- und Außen-Temperatur: Festlegen der Position für Innen und Außen. Es werden Punkte in der Mitte der gewählten Kante (oben, unten, links rechts) des Umgebungsrechtecks als Referenzpunkte für Innen- und Außentemperatur an WinIso2D übergeben.

• Rechenparameter: Zellengröße für WinIso-Berechnung.

• Erzeugte Grafiken: Legt fest, welche Ausgabedateien WinIso erzeugt. Die Namen der Ausgabedateien ist von WinIso fest vorgegeben (siehe WinIso-Beschreibung).

• Ausgabeverzeichnis: Ort, an dem die Ausgabedateien abgelegt werden.

• WinIso2D-Berechnung starten: Ist in dieser Checkbox ein Haken gesetzt, startet bei Beenden des Dialogs mit OK die WinIso-Berechnung direkt. Dazu wird von HiCAD der in der Konfiguration gesetzte WinIso-Aufruf abgegeben (siehe Hinweis unten).

Die Ergebnisse liegen als BMP-Dateien im gewählten Verzeichnis, Isothermen können als DXF-Datei generierte werden:

Hinweis:

Erweiterte Einstellungen der WinIso2D-Schnittstelle können Sie mit dem Konfigurationseditor vornehmen.

Wählen Sie dort in der Anzeige der Konfigurationsstruktur HiCAD > Aktive Konfiguration (Basiskonfiguration) > Schnittstellen > WinIso2D aus.

Unter Aufruf wird der Kommandozeilen-Befehl zum Aufruf der WinIso-Berechnung ("[Pfad der WinIso-Installation]\winsio.exe /Auto 0 <filename>|"), und unter Materialdatei der Pfad und Dateiname der WinIso-Materialdatei (.csv) angegeben.

Verwandte Themen

Neuheiten im HiCAD Metallbau
