Designvariante Pfostenstoß

Im Fenster Bauwesen-Funktionen (ausklappbar am rechten Rand des HiCAD-Fensters) gibt es den Untereintrag Metallbau / Fassadenbau. Wenn Sie auf diesen klicken, werden im Fenster darunter alle Designvarianten angezeigt, die für den Metallbau-Bereich zur Verfügung stehen.

Dazu gehört auch der 3D Metallbauanschluss Pfostenstoß (1314).

Mit dieser Designvariante ist es möglich, zwei Baureihenprofile entlang der Profilachse zu verbinden. Dies kann über eine sichtbare, seitliche Verschraubung passieren, als auch von oben mit einer außen unsichtbaren. Einzelteile der Verschraubung können dabei auch versetzt oder mit bestimmten Abständen vom Stoß eingebaut werden. Es besteht außerdem die Möglichkeit, das Einschubprofil nur an einem Pfostenprofil zu verschrauben (z.B. als Ausgleich für Wärmedehnung).

Identifizieren Sie nach Auswahl des Pfostenstoß (1314) im Fenster Bauwesen-Funktionen zunächst die beiden zu verbindenden Profile.

Es öffnet sich der Einbaudialog mit verschiedenen Registerkarten.

Unter Anschluss können Sie auswählen, ob die Befestigung Profil-Verbinder

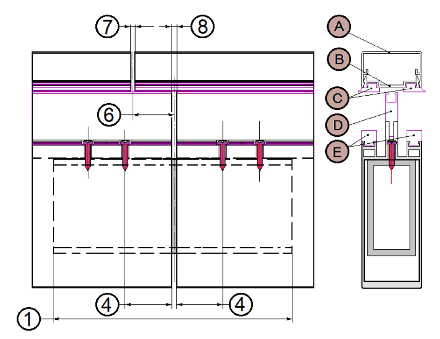

von oben,

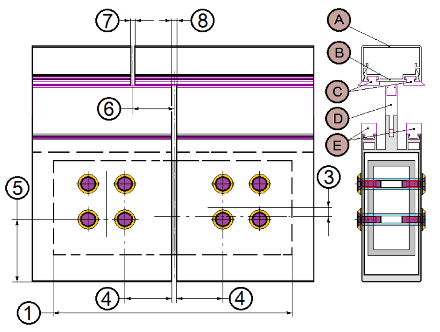

seitlich mit beidseitigen Schraubenoder

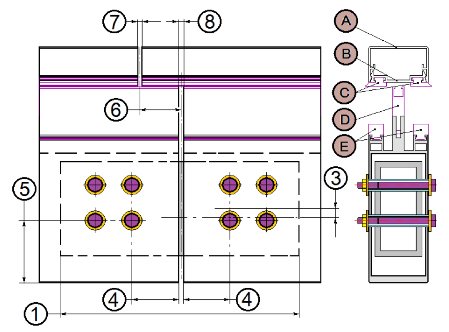

seitlich mit durchgehenden Schrauben

angelegt werden soll.

Je nachdem ob Sie in dem Auswahlfeld direkt darüber Blech oder Hohlprofil als Verbinder ausgewählt haben, werden für diesen dann darunter unter der Überschrift Verbindungsblech bzw. Hohlprofil weitere Optionen angeboten. Bei einem Blech ist nur die Verbindungsoption seitlich mit beidseitigen Schrauben möglich.

Profil-Verbinder

Im Anschluss-Fenster können Sie außerdem ein anderes Blech oder Hohlprofil über den Katalog auswählen, sowie die Länge, und im Falle des Bleches auch die Höhe im Eingabefeld ändern (wenn Sie einen Flachstahl aus dem Katalog auswählen, entfällt das Auswahlfeld Höhe, da diese bereits für das Teil festgelegt ist).

In der Registerkarte Geometrie können Sie weitere Attribute der Verbindung bestimmen. In der Grafik rechts sehen Sie mit Nummern und Buchstaben gekennzeichnet, für welche Geometrie ein entsprechender Wert im Dialogfeld vergeben werden kann (die Nummern und Buchstaben stehen hier an den entsprechenden Menüpunkten in Klammern).

Unter Platzierung Verbinder lässt sich der Verbinder oben, unten, oder Mittig mit Versatz am Profil anlegen (bzw. mit Wert 0 als Versatz unter Mittig als Versatz, soll die Verbindung ohne Versatz genau mittig angesetzt werden, in Richtung am Stoß entlang).
Unter Stoß können Versatz- und Luftspalt jeweils für Deckschale, Andruckprofil, Dichtung(en) (der Luftspalt zischen Pfosterprofilen und Deckschalen kann unterschiedlich groß sein), und Isolator definiert werden, sowie unter Luftspalt Profil der zwischen den beiden Profilen.
Die Verbindungsbefestigung kann, falls gewünscht, anstatt Mit beiden Profilen auch Nur mit 1. Profil vorgenommen werden.Außerdem können Sie hier den Abstand vom Stoß und einen Versatz der Befestigung bestimmen.
Unter Bohrungsraster können Sie die Platzierung der Raster-/ Profilbezugspunkte für die Bohrung definieren. Sie können horizontal und vertikal sowohl das Raster-Zentrum wählen, als auch eine Bohrungsreihe auswählen (vertikal die unterste, horizontal die 1. vom Stoß aus). Der Profilbezugspunkt kann an der Profil-Unterkante, und in der Mitte des Hohlraums (des Profils) gesetzt werden.
Jeweils für Raster X und Raster Y (X- bzw.Y-Richtung des Rasters der Bohrungsdraufsicht) können Sie die Anzahl der Bohrungen bestimmen. Darunter können Sie die Abstände zwischen den Bohrungen entweder untereinander einzeln vergeben (die entsprechende Anzahl an Eingabefeldern wird zur ausgewählten Anzahl der Bohrungen eingeblendet), oder bei gleichen Abständen im Feld Alle Ändern den Wert eingeben, mit dem dann alle Bohrungen in einer Richtung gesetzt werden.

In der Registerkarte Befestigung können Schraube und Scheibe der Verbindung über den Katalog geändert werden.

Unter Zubehör lassen sich über die Betätigung von + weitere Werkstoffe zur Designvariante hinzufügen, bzw. mit Markieren und - wieder aus der Liste entfernen.

Wenn Sie das Fenster mit OK verlassen, wird der Pfostenstoß in der Konstruktion an die beiden Profile angebaut.

Hinweise:

Im Grafikfenster rechts werden geänderte Optionen zur Veranschaulichung übernommen und angezeigt.
Oben im Fenster können Sie eine Konfiguration zur Wiederverwendung speichern, bzw. bereits vorhandene laden.
Beachten Sie außerdem die Hinweise zum Regeleditor.
