Designvariante Befestigungskonsole für Zwischendecken

Im Fenster Bauwesen-Funktionen (ausklappbar am rechten Rand des HiCAD-Fensters) gibt es den Untereintrag Metallbau / Fassadenbau. Wenn Sie auf diesen klicken, werden im Fenster darunter alle Designvarianten angezeigt, die für den Metallbau-Bereich zur Verfügung stehen. Dazu gehört auch die Befestigungskonsole, die in drei Variationen vorliegt.

Mit dieser Designvariante können Sie Fassadenpfosten an Baukörper befestigen. Die Variante kann nicht nur für Aluminium-Fassadenprofile, sondern auch für Stahlprofile verwendet werden.

Die einzelnen Typen:

Befestigungskonsole (1410): Zwischendeckenbefestigung aus geschweißten Stahlblechen.
Befestigungskonsole (1420): Zwischendeckenbefestigung aus Kantblechen.
Befestigungskonsole (1430): Ähnlich wie 1410, jedoch liegt hier die Zwischenbefestigung (mit nur einem Stahlblech) verdeckt im Pfosten.

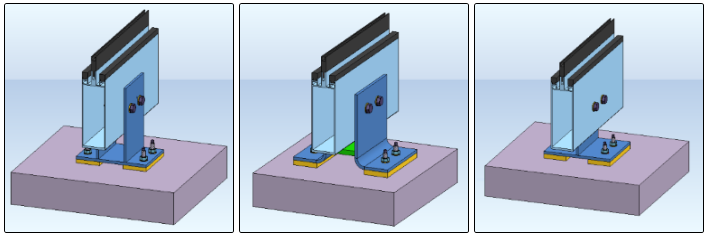

Grafik: Designvariante Befestigungskonsole 1410, 1420, 1430

Wählen Sie eine Variante aus der Übersicht aus (mit Doppelklick in der Baumstruktur, oder einem Klick auf die im Fenster darunter angezeigte Grafik der markierten Variante).

Identifizieren Sie dann zum Einbau am entsprechenden Teil zunächst

das Pfostenprofil
den Baukörper
den Einfügepunkt

Danach öffnet Sich der Dialog zur Konfiguration der Designvariante.

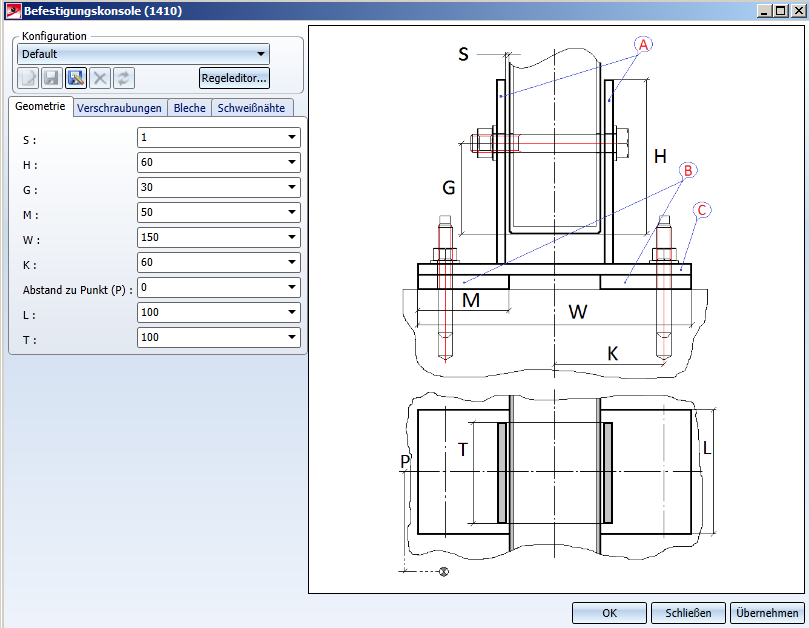

Konfigurationsdialog der Designvariante

Im Geometrie-Reiter des Dialogs können Sie links die Werte zu den Abstandslängen vergeben, die rechts mit den entsprechenden Buchstaben in der Grafik der Variante gekennzeichnet sind.

In der Registrierkarte Verschraubungen können Sie dann die genauen Angaben für die jeweiligen Verschraubungen Am Profil und Am Anschlussteil vornehmen.

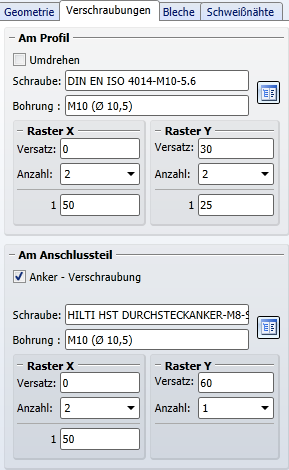

Registrierkarte Verschraubungen

Für beide Verschraubungen der Variante (für Am Profil und Am Anschlussteil) können Sie jeweils für Raster X und Raster Y (X- bzw. Y-Richtung des Rasters der Verschraubungsdraufsicht) einen Versatz (Abstand zum Schwerpunkt des Profils) und die Anzahl der Bohrungen in die jeweilige Richtung bestimmen.

Darunter können Sie die Abstände zwischen den Bohrungen entweder untereinander einzeln vergeben (die entsprechende Anzahl an Eingabefeldern wird zur ausgewählten Anzahl der Bohrungen eingeblendet), oder bei gleichen Abständen im Feld Alle Ändern den Wert eingeben, mit dem dann alle Bohrungen gesetzt werden.

Mit einem Klick auf das Symbol öffnet sich der Katalog zu genauen Zusammenstellung der einzelnen Verschraubungsteile.

Wenn Sie Am Profil ein Häkchen bei Umdrehen setzen, wird die Verschraubung in der entgegengesetzten Richtung eingebaut.

Am Anschlussteil ist defaultmäßig eine Anker-Verschraubung vorgesehen. Wenn Sie diese durch Entfernen des Hakens zu einer ohne Anker umwandeln, erscheint auch hier die Option zum Umdrehen.

Auch in der Registerkarte Bleche können Sie mit einem Klick auf für jedes Blech der Variante einen Blech-Typ (z.B. auch einen Breitflachstahl) aus dem Katalog laden.

Für Schweißnähte (letzte Registerkarte in dem Fenster) kann angegeben werden, ob diese eingebaut werden sollen oder nicht (in dem Fall Haken bei Einbauen entfernen), sowie die Schweißnahtdicke im Eingabefeld dazu bestimmt werden.

Hinweise:

Die Zwischendecke kann auch in einem bestimmten Winkel zum Pfostenprofil verlaufen (d.h. muss nicht parallel zum Profil stehen).
Ändert sich nachträglich das Pfostenprofil in der Breite, oder die Position der Fassade, dann muss der Anschluss über den Featurebereich neu berechnet werden, damit die Variante angepasst wird.
Verschraubungsparameter (Langlöcher, Schraubengröße usw.) lassen Sich auch nachträglich über einen Doppelklick im Feature-Eintrag ändern.
Die Aktualisierung kann über die Neuberechnung des Features oder Stahlbau > Varianten > Aktualisieren geschehen.
Der Feature-Eintrag Wandbefestigung kann ggf. einzeln aufgelöst werden (RMT auf den Feature-Eintrag und im Kontextmenü Variante auflösen auswählen).
Beachten Sie zum Arbeiten mit Designvarianten auch die Hinweise auf Benutzerdefinierte Konfiguration und den Regeleditor.
