Beispiele: Querschnitte verbinden (3D-FFF)

3D-FFF > Aus Kantenzügen > Querschnitte verbinden

• Beispiel 1: Ebene Querschnitte mit/ohne Anschlussbedingungen
• Beispiel 2: Kreisförmige Querschnitt mit Anschlussbedingungen

Beispiel 1:

Das abgebildete Modell ist durch die Verlegung eines Querschnitts an 2 Leitlinien entstanden. Diese Querschnitte wurden dann durch Interpolation miteinander verbunden.

Beispiel 2:

Hier sind drei kreisförmige Querschnitte miteinander verbunden worden. Dabei wurden folgende Anschlussbedingungen vergeben:

1. Anschlussbedingung am Anfang und Ende: senkrecht zu Querschnitt
2. Tangenten bearbeiten (automatisch)

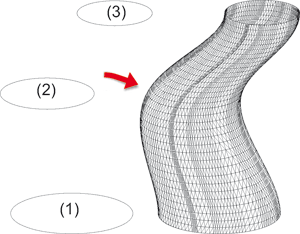

(1) Anfangsquerschnitt, (2) Zwischenquerschnitt, (3) Endquerschnitt
