Neues Blech entlang Skizze (3D-Blech)

Kantblech > Neu > Neues Blech entlang Skizze (Hauptteil)

Kantblech > Neu > PullDown-Menü Entlang Skizze > Nebenteil

Die Funktionen Haupt- bzw. Nebenteil entlang Skizze erzeugen ein Blech aus einer Skizze unter Berücksichtigung der Angaben von Biegeradius, Blechdicke und -tiefe. Je nach gewählter Funktion wird das Blech als Haupt- oder Nebenteil angelegt. Um ein Nebenteil anzulegen, müssen Sie vorher eine Hauptbaugruppe mit einer untergeordneten Baugruppe anlegen. Ist die Baugruppe dann aktiv, wird nach der Wahl der Funktion das Grundblech der Baugruppe untergeordnet.

Gehen Sie wie folgt vor:

1. Zeichnen Sie zuerst im 3D eine Skizze.
2. Wählen Sie dann eine der beiden Funktionen Entlang Skizze aus.
3. Tragen Sie die Tiefe des Bleches, die Blechdicke und den Biegeradius in dem Eingabefenster ein.
4. Klicken Sie das Kontrollkästchen Referenziert an, wenn das Bauteil als referenziert abgespeichert werden soll (siehe HiCAD 3D).

Ein häufig verwendetes Teil sollte referenziert gespeichert werden. Das Teil wird dann zusätzlich als Einzelteil am Ende des Funktionsablaufs gesichert und nicht fest in die Zeichnung eingebunden. Bei einer Änderung des Einzelteils können Sie das Teil in der Zeichnung aktualisieren.

Der Name des Bleches wird automatisch generiert. Sie können ihn im Textfeld überschreiben.

5. Bestimmen Sie die Richtung (-Z, +Z oder Beidseitig) in der die Tiefe abgetragen wird.
6. Wählen Sie Skizze verschmelzen, wenn ihre Skizze Linien enthält, die aus mehreren Abschnitten bestehen. Ansonsten wird für jeden Abschnitt ein Blech erzeugt.
7. Klicken Sie Skizze löschen an, wenn die Skizze, nach der Erstellung des Grundblechs, aus der Konstruktion und aus dem ICN gelöscht werden soll.

Sie können die Skizze jedoch über die Featuretechnik jederzeit wieder laden.

8. Bestätigen Sie die Eingaben mit OK.
9. Identifizieren Sie die Skizze in der Nähe des Anfangspunktes.
10. Geben Sie nun die Einbaurichtung der Blechdicke in Y-Richtung an.

Wenn Sie hier NEIN wählen, wird das Koordinatensystem gedreht und die Blechdicke zur anderen Seite abgetragen.

Das Blech wird entsprechend der Eingaben konstruiert und als Grundblech angelegt.

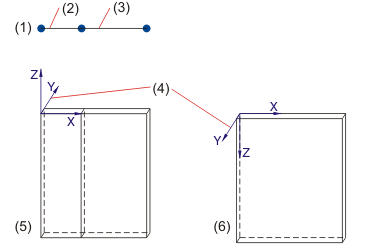

(1) 3D-Skizze
(2) Erste Linie
(3) Zweite Linie
(4) Einbaurichtung der Blechdicke
(5) Ohne Skizze verschmelzen
(6) Mit Skizze verschmelzen

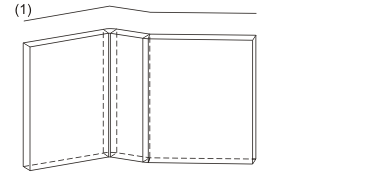

(1) 3D-Skizze

Hinweise:

Sind in der Skizze Bögen oder Kreislinien vorhanden, welche nicht tangential an gerade Linien anschließen, erscheint die Meldung "Kein tangentialer Übergang!“.

Bei der Funktion Bleche entlang Skizze sind nur Bögen erlaubt, die tangential anschließen, da ansonsten kein Blech, resp. die zugehörige Biegezone erzeugt werden könnte.
