Anlegen/Bearbeiten der Bauteile (Zeichn.verw.)

Jetzt soll die Beispielkonstruktion erstellt werden. Dazu werden die Funktionen der Registerkarte Stahlbau verwendet.

Die Konstruktion wurde wie folgt erzeugt:

1. Einbau dreier IPE-Profile mit der Funktion Neues Normprofil einbauen .

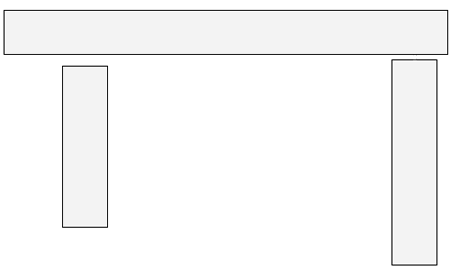

Modell in der Draufsicht

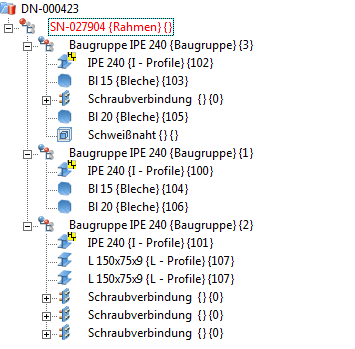

Modell im ICN

2. Auswahl des Anschlusses Profil an Steg mit zwei Blechen und Steife (211) im Katalog und Verbinden des linken und des oberen Profils.
3. Auswahl des Anschlusses Trägeranschluss, DAST-IW einseitig 305) im Katalog und Verbinden des rechten und oberen Anschlusses.
4. Auswahl der Endplatte (1102) und Einbau am linken Profil

Modell in der Axonometrie

Modell im ICN

Konstruktion anlegen oder öffnen (Zeichn.verw.) • Speichern der Konstruktion (Zeichn.verw.)
