Neue Konstruktion anlegen (Zeichn.verw.)

Zeichnungsverwaltung > Konstruktion > Neu

Mit den Funktionen unter Neu legen Sie neue Konstruktionen an.

Wenn Sie auf das Symbol klicken, wird die Hauptfunktion Neukonstruktion mit Datenbank, mit neuem Teilestamm aktiviert. Klicken Sie stattdessen auf den Pfeil unterhalb des Symbols, dann wird ein PullDown-Menü mit weiteren Funktionen angezeigt.

Folgende Funktionen stehen zur Verfügung:

Neukonstruktion mit Datenbank, mit neuem Teilestamm
Neukonstruktion mit Datenbank, Teilestamm zuordnen
Neue Konstruktion ohne Datenbank

Hinweise:

Die Stahlbau Zeichnungsverwaltung arbeitet projektbezogen. Achten Sie deshalb darauf, dass beim Anlegen neuer Konstruktionen, die Sie mit dieser Lösung verwalten wollen, das richtige Projekt aktiv ist oder beim Anlegen der Konstruktion ausgewählt wird.
Nutzen Sie das Feld Benennung, da dieses bei der Suche nach Bauteilen und Dokumenten äußerst hilfreich ist.

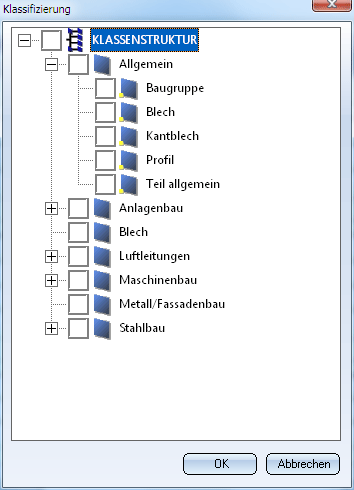

Nutzen Sie auch die Möglichkeiten der Klassifizierung, z.B. Profile, Bleche, Kantbleche etc.

Klassifizierung

Vergeben Sie in der Maske Teileattribute sinnvolle Namen für die Baugruppe und arbeiten Sie mit Verwendungsarten. Beispielsweise können so im Bauwesen Teile als Stütze, Träger, Riegel, Pfosten etc. definiert werden. Auf diese Weise lassen sich u.a. Verwendungszweck-abhängige Werkstattzeichnungen oder Stücklisten erstellen.
Beim Einsatz der Stahlbau Zeichnungsverwaltung muss die Konstruktion eine Hauptbaugruppe enthalten. Beim Neuanlegen von Konstruktionen mit den Funktionen der Zeichnungsverwaltung wird eine solche Hauptbaugruppe automatisch angelegt.

Der Teilestamm einer mit der Stahlbau Zeichnungsverwaltung verwalteten Konstruktion ist eindeutig und nur einem Projekt zugeordnet.

Der aktuelle Zeichnungsverwaltungsstatus einer Konstruktion wird im ICN gekennzeichnet.

Neukonstruktion mit Datenbank, mit neuem Teilestamm

Zeichnungsverwaltung > Konstruktion > Neu

Mit dieser Funktion legen Sie eine neue Konstruktion mit neuem Teile- und Dokumentstamm an.

Geben Sie im Dialogfenster Bauteileingabe die Teilestammdaten an und verlassen Sie das Fenster mit OK.
Geben Sie im Dialogfenster Dokumenteingabe die Dokumentstammdaten an und verlassen Sie das Fenster mit OK.
HiCAD erzeugt automatisch eine Hauptbaugruppe und zeigt die Maske Baugruppenattribute an. Geben Sie die gewünschten Attribute ein und schließen Sie das Fenster mit der Schaltfläche Änderungen übernehmen.

Neukonstruktion mit Datenbank, Teilestamm zuordnen

Zeichnungsverwaltung > Konstruktion > Neu > Neukonstruktion mit Datenbank, Teilestamm zuordnen

Hier wird eine neue Konstruktion angelegt, der ein bereits vorhandener Teilestamm zugeordnet wird. Der Dokumentstamm wird neu angelegt.

Das Dialogfenster Bauteilsuche wird angezeigt. Wählen Sie hier den Teilestamm aus, den Sie verwenden wollen und verlassen Sie das Dialogfenster mit Übernehmen.
Geben Sie im Dialogfenster Dokumenteingabe die Dokumentstammdaten an und verlassen Sie das Fenster mit OK.
Die Maske Teileattribute wird angezeigt. Hier werden die Attribute der Hauptbaugruppe angezeigt. Geben Sie die gewünschten Attribute ein und schließen Sie das Fenster mit der Schaltfläche Änderungen übernehmen.

Neue Konstruktion ohne Datenbank

Zeichnungsverwaltung > Konstruktion > Neu > Neue Konstruktion ohne Datenbank

Mit dieser Funktion legen Sie eine neue Konstruktion an, die nicht in der HELiOS Datenbank verwaltet wird.

Die Maske Teileattribute wird angezeigt. Hier werden die Attribute der Hauptbaugruppe angezeigt. Geben Sie die gewünschten Attribute ein und schließen Sie das Fenster mit der Schaltfläche Änderungen übernehmen.

Die Zeichnungen lassen sich auch nachträglich mit HELiOS verwalten. Dazu aktivieren Sie das Projekt, dem die Konstruktion zugeordnet werden soll und speichern dann die Konstruktion mit Teilestamm.
