Erstellen/Bearbeiten von Konfigurationsvorlagen

Konfigurationsvorlagen sind CSV-Dateien, die Sie mit Microsoft Excel erstellen/bearbeiten. Um eine neue Vorlage zu erstellen, starten Sie EXCEL und legen eine neue Tabelle an. Jede Zeile der Tabelle steht für

die Änderung eines Eintrages in einer DAT-Datei,
die Änderung einer Variablen aus dem Konfigurationsmanager (ab Version 1700).
die Verwendung einer eigenen FIG-, MSK- , RMS-, FTD-Datei etc. oder
das Ändern oder Füllen eines Registry Eintrages.

Genutzt werden immer folgende Spalten:

Spalte

Inhalt

Name der zu ändernden Datei inkl. des Namens des HiCAD-Unterverzeichnisse, z.B.

SYS\ALG3DPAR.DAT

SYS\DLGKUNDEDETAILBEARBUSR.MSK

Soll ein Registry Eintrag gefüllt werden, dann ist der komplette Registry Pfad ausgehend von der Root anzugeben, z.B.

HKEY_LOCAL_MACHINE\SOFTWARE\ISD Software und Systeme\HiCAD\3\NewPmu

Soll die Variable einer über das Konfigurationsmanagement erstellten Konfiguration geändert werden, dann muss hier der Name der Variablen samt Pfad (Schlüsselnamen!) angegeben werden.

DRAWING\ANNOTATION\SYSTEMTRIANGLE\TEXTPOS_DY

Diese Spalte enthält einen Code, der festlegt, wie die Datei in Spalte behandelt werden soll:

> 0	Ist die in Spalte A angegebene Datei eine DAT-Datei, dann muss hier die Nummer der zu ändernden Zeile der DAT-Datei stehen. (TIPP: Im Windows Editor wird in der Statuszeile die Zeilennummer angezeigt, wenn der Zeilenumbruch inaktiv ist!)
-10	Diesen Code wählen Sie, wenn Sie eine eigene FIG-, RMS- oder MSK-Datei verwenden wollen.
-12	Ändern einer Text-Variable einer über das Konfigurationsmanagement erstellen Konfiguration
-13	Ändern einer Zahlen-Variable einer über das Konfigurationsmanagement erstellen Konfiguration
-1	Füllen eines Registry Eintrages vom Typ String
-2	Füllen eines Registry Eintrages vom Typ Dword

Hier können Sie einen beliebigen Text eintragen, der zur Beschreibung der betreffenden Einstellung dient.

Haben Sie in Spalte A eine DAT-Datei, einen Registry Eintrag oder den Namen einer Konfigurationsvariable angegeben, dann geben Sie in Spalte D den Standardwert (Default) der Einstellung/Variable an.

Bei anderen Dateien muss hier der Name der Originaldatei angegeben werden und zwar inkl. des Namens des HiCAD-Unterverzeichnisses. Die ISD Originaldateien liegen im HiCAD Unterordner TEMPLATES\DEFAULT\SYS.

Haben Sie in Spalte A eine DAT-Datei, einen Registry Eintrag oder eine Konfigurationsvariable angegeben, dann geben Sie in Spalte E den geänderten Wert an, d.h. den Wert, den Sie als neue Voreinstellung verwenden wollen.

Bei anderen Dateien geben Sie hier den Namen der Datei an, die die bisherige Originaldatei ersetzen soll. Der Inhalt dieser Datei wird dann in die Datei aus Spalte A kopiert.

Die Konfigurationsvorlage muss als CSV-Datei gespeichert werden.

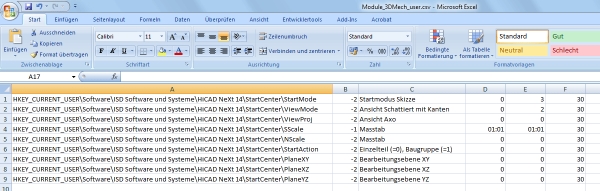

Beispiel einer CSV-Datei mit Registry-Einträgen

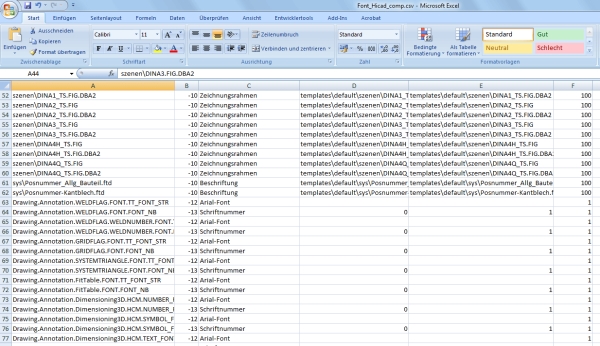

Beispiel einer CSV-Datei mit Datei-Einträgen

Ein kleines Beispiel Basis HiCAD 2012)

Es soll eine Konfigurationsvorlage angelegt werden mit folgenden Einstellungen:

Als HiCAD Startmodus soll im Start Center der Modus Skizze gewählt werden.
Anstelle der Beschriftungseinstellungen in der Datei posnummer_autocreate.FTD soll der Inhalt einer Datei USER.FTD verwendet werden, die im HiCAD Unterverzeichnis TEMPLATES\USER\SYS liegt.

CSV-Datei Zeile 1

A	HKEY_CURRENT_USER\Software\ISD Software und Systeme\HiCAD2013\StartCenter\StartMode
B	-2
C	Startmodus Skizze
D	0
E	3

Der Registry Eintrag ist vom Typ Dword (daher -2 in Spalte B).

CSV-Datei Zeile 2

A	sys\posnummer_autocreate.FTD
B	-10
C	User-Beschriftung verwenden
D	Templates\default\sys\posnummer_autocreate.FTD
E	Templates\user\sys\user.FTD
