Rohrplan generieren (Anl/Iso)

Anlagenbau > Isometrie/Rohrplan > Rohrplan generieren

Mit dieser Funktion erzeugen Sie zu einer Rohrleitung einen Rohrplan, der in die aktuelle Ansicht eingetragen wird.

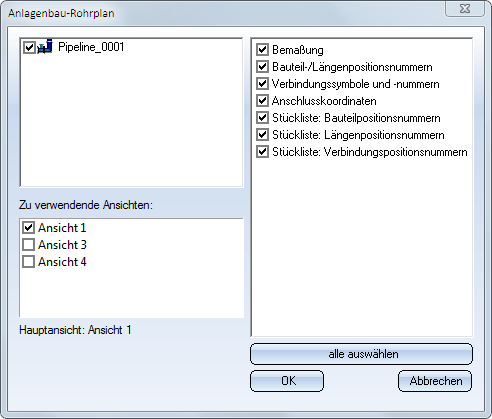

Nach dem Aufruf der Funktion wird das Dialogfenster Anlagenbau-Rohrplan angezeigt - eine vereinfachte Version des Dialogfensters beim Generieren von Isometrien.

Rohrleitung auswählen

Links im Dialogfenster werden alle in der aktuellen Ansicht dargestellten Rohrleitungen aufgelistet. Wählen Sie durch Aktivierung der entsprechenden Checkbox die gewünschte Rohrleitung aus. Im Unterschied zur Isometrie ist die Auswahl auf eine einzige Rohrleitung beschränkt.

Zu verwendende Ansichten

Bei der Erstellung eines Rohrplanes lassen sich die Positionsfähnchen auf mehrere Ansichten verteilen. Alle Ansichten, deren Check-Boxen im Dialogfenster aktiviert sind, können potenziell für Positionsfähnchen verwendet werden. Eine dieser Ansichten ist die Hauptansicht, die bevorzugt verwendet wird. Diese wählen Sie aus, indem Sie nicht auf die Checkbox, sondern auf den Text daneben klicken.

Die Verteilung der Fähnchen folgt der folgenden Logik:

Alle Fähnchen, deren Fußpunkt in der aktuellen Ansicht durch ein Bauteil verdeckt wird, werden der nächsten Ansicht zugeordnet. Sind auch dort noch einige Fußpunkte verdeckt, so werden die betroffenen Fähnchen abermals der nächsten noch nicht probierten Ansicht zugewiesen.

Die geschieht, bis entweder alle Fähnchen eine Ansicht gefunden haben, in der ihr Fußpunkt sichtbar ist oder alle Ansichten durchprobiert wurden. Im letzen Fall werden die übrig gebliebenen Fähnchen der Hauptansicht zugewiesen.

Beispiel

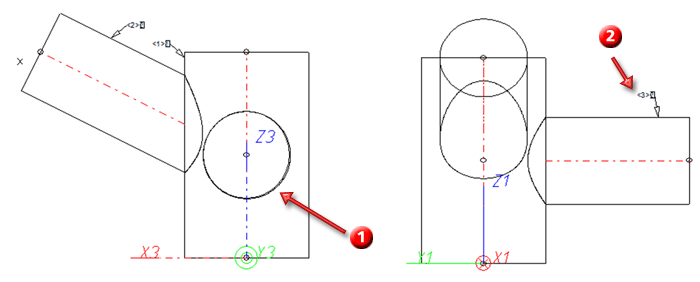

In der folgenden Darstellung zeigt ein eingestecktes Rohr vom Betrachter aus nach hinten aus der Rohrleitung heraus und ist somit verdeckt (1). Dessen Positionsfähnchen wurde daher der zweiten Ansicht (2) zugewiesen:

Rohrplanelemente wählen

Rechts im Dialogfenster bestimmen Sie, welche Elemente im Rohrplan dargestellt werden sollen. Sollen alle Elemente dargestellt werden, dann klicken Sie auf alle auswählen.

Sobald Sie das Fenster OK verlassen, wird der Rohrplan erzeugt. Neben der Generierung der Rohrplanelemente wird die Darstellung der Rohrleitung auf die Glaskörperdarstellung umgestellt. Beachten Sie, dass weder der Maßstab angepasst noch ein Zeichnungsrahmen eingefügt wird. Beides ist manuell durchzuführen.

Ein Beispiel zur Rohrplanerstellungen:

Da der Rohrplan üblicherweise nur einen Teil einer Rohrleitung zeigt, ist dessen Erzeugung am einfachsten unter zusätzlicher Verwendung der Funktion Bauteilkette aktivieren mit anschließender Erstellung einer Listenansicht der aktivierten Rohrbauteile.

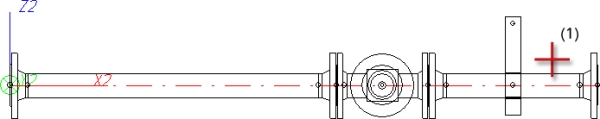

In der abgebildeten Rohrleitung soll ein Rohrplan für den rechten Bereich (1) erstellt werden.

Schritt 1: Rohrbauteile für den Rohrplan auswählen

• Aufruf der Funktion Einstellungen > Aktiv... > Bauteilkette aktivieren

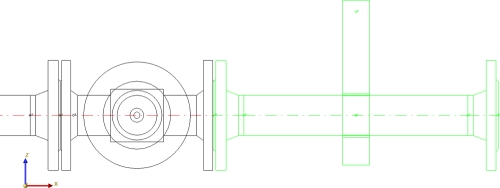

• Identifizieren eines Rohrbauteils der Kette (1). Die Bauteilkette wird in der Konstruktion und im ICN farbig markiert.
• Beenden der Funktion mit der mittleren Maustaste.

Schritt 2: Listenansicht erzeugen

• Aufruf der Funktion Ansichten > Neu > List... > Aktive Teileliste
• Position der Ansicht bestimmen

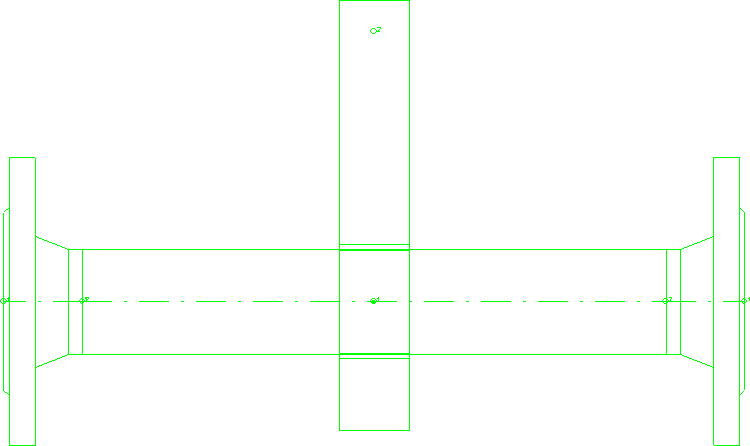

• Bezugskoordinatensystem und Standard-Ansicht auswählen. In der neuen Ansicht wird nur die zuvor gewählte Bauteilkette dargestellt. Der Rest der Rohrleitung wird ausgeblendet.

Schritt 3: Maßstab setzen

• Klicken Sie mit der rechten Maustaste auf den Ansichtsrahmen der in Schritt 2 erzeugten Listenansicht. Das Kontextmenü für Ansichten wird angezeigt.
• Wählen Sie unter Eigenschaften die Funktion Ansichtsmaßstab ändern .
• Wählen Sie den gewünschten Maßstab, z.B. 1:2.5. Ein passender Maßstab lässt die Textelemente des Rohrplans in angemessener Größe relativ zur dargestellten Rohrleitung erscheinen. Verlassen Sie das Dialogfenster mit OK.
• Bestimmen Sie den Fixpunkt der Ansicht für die Maßstabsänderung.

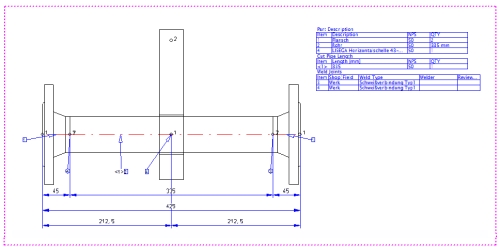

Schritt 4: Rohrplan generieren

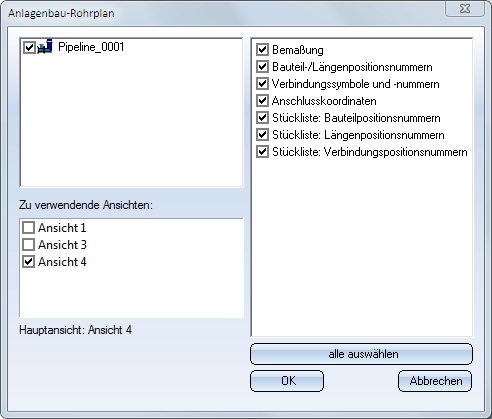

• Aktivieren Sie die Funktion Rohrplan generieren . Das Dialogfenster Anlagenbau-Rohrplan wird angezeigt.
• Aktivieren Sie die Checkbox für die Rohrleitung, legen Sie die Hauptansicht fest und wählen Sie die Elemente für den Rohrplan.

• Verlassen Sie das Fenster mit OK.

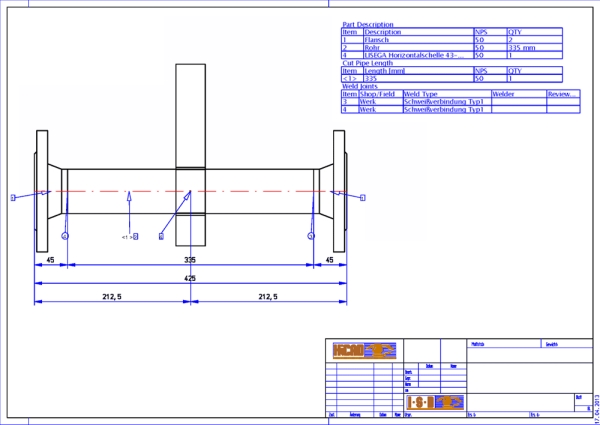

Schritt 5: Zeichnungsrahmen hinzufügen und Elemente neu ausrichten

• Nutzen Sie die Funktion Konstruktion > Teile einfügen > Rahmen , um einen Zeichnungsrahmen einzufügen.
• Richten Sie anschließend die Elemente im Rahmen durch Verschieben neu aus.

Hinweis zu den Fußpunkten der Positionsfähnchen

Die Fußpunkte der Textfähnchen im Rohrplan werden ab HiCAD 2013 SP2 je nach Fähnchen-Typ wie folgt gesetzt:

• Bauteil-/Längenpositionsfähnchen werden möglichst außen am Rohrbauteil angebracht.
• Verbindungspositionsfähnchen werden möglichst an der Schnittfläche zwischen zwei Rohrbauteilen angebracht.
• Anschluss-Fähnchen verbleiben an den Anschlusspunkten.

(1) vor HiCAD 2013, SP2, (2) ab HiCAD 2013, SP2
