Isometrie > Einstellungen
Anlagenbau > Isometrie > Einstellungen
Auf der Registerkarte Positionsnummern werden Optionen für die Generierung der Bauteilpositionsnummern angeboten.
Bisher (vor HiCAD 2013) wurden die Positionsnummern in der Isometrie unabhängig von den Positionsnummern vergeben, die ggf. (unabhängig vom Anlagenbau-Modul) von HiCAD global für alle Bauteile (globale Positionsnummern) erzeugt wurden.

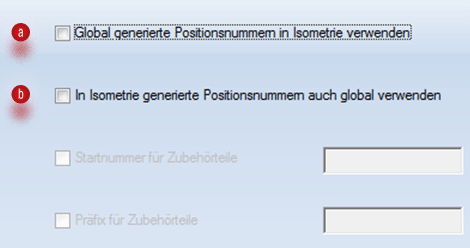

Dieses Verhalten kann mit folgender Einstellung weiterhin erreicht werden:
Wenn Sie für alle Bauteile die globalen Positionsnummern vergeben wollen und die Isometrien diese Positionsnummern verwenden sollen, setzen Sie Option a und deaktivieren Sie Option b. Beim Generieren einer Isometrie werden dann die für die Bauteile der Rohrleitung bereits vergebenen globalen Positionsnummern als Positionsnummern der Isometrie übernommen. Dies sollte die bevorzugte Einstellung sein!
Wenn die Isometrien erzeugt werden sollen, bevor die globalen Positionsnummern vergeben wurden, können Sie durch Aktivieren der Checkbox b erreichen, dass die in der Isometrie generierten Positionsnummern als globale Positionsnummern übernommen werden. Das heißt, wenn dann die globalen Positionsnummern für alle anderen Bauteile vergeben werden, werden die durch die Isometrie erzeugten nicht mehr verändert. (Die Option a wird automatisch ebenfalls aktiviert, für den Fall, dass doch schon globale Positionsnummern für Teile der Rohrleitung existieren, die dann nicht überschrieben werden.)

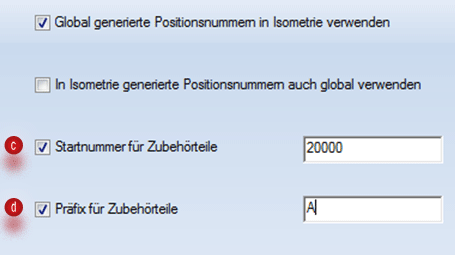

Da für die Zubehörteile, zu denen keine Geometrie in den Rohrleitungen existiert, keine globalen Positionsnummern erzeugt werden, sollten hierfür ein Startwert c und / oder ein Präfix d vorgegeben werden, damit die von der Isometrie für die Zubehörteile unabhängig erzeugten Isometrie-Positionsnummern nicht mit den schon vergebenen globalen Positionsnummern kollidieren.
Die erste für ein Zubehörteil vergebene Positionsnummer wäre hier A20000.
