Einstellungen - Automatische Bemaßung (Anl/Iso)

Isometrie > Einstellungen

Anlagenbau > Isometrie > Einstellungen

Über die Registerkarte Automatische Bemaßung legen Sie die Voreinstellung für die automatische Bemaßung fest:

• Maßlinienabstände
• 1.  Maßlinie
  Hier wird der Abstand der ersten Maßlinie zur Bezugslinie angegeben. Bezugslinie ist die Mittellinie des Bauteils oder, wenn die Checkbox Bezugslinie anhand Bauteildurchmesser bestimmen aktiv ist, eine gedachte Linie in der Bemaßungsebene, die im Abstand D/2 parallel zur Mittellinie verläuft, mit D als Außendurchmesser des Bauteils.
• Weitere Maßlinien
  Hier wird der Abstand der Maßlinien untereinander angegeben. Der Abstand wird verwendet, wenn es mehrere Maßlinien gibt.

• Bezugslinie anhand Bauteildurchmesser bestimmen
  Ist diese Checkbox aktiv, dann wird nicht die Mittellinie als Bezugslinie für die Bestimmung der Lage der ersten Maßlinie verwendet, sondern eine gedachte Linie in der Bemaßungsebene, die im Abstand D/2 parallel zur Mittellinie verläuft, mit D als Außendurchmesser des Bauteils. Diese Checkbox steht nur für Rohrpläne zur Verfügung.



(1) Maßlinienabstand 1. Maßlinie, Checkbox Bezugslinie... ist aktiv,
(2) Maßlinienabstände weitere Maßlinien,
(3) Maßlinienabstand 1. Maßlinie, Checkbox , Bezugslinie... ist nicht aktiv

• Schrifthöhe der Maßzahl

Tragen Sie die gewünschte Schrifthöhe in das Eingabefeld ein.

• Senkrechte Steigungsdreiecke

Dieser Bereich der Dialogbox bezieht sich auf senkrechte Steigungsdreiecke, d.h. Steigungsdreiecke, deren Flächennormalenvektor senkrecht zur Z-Achse des Szene-Koordinatensystems liegt.

Hier können Sie vorgeben:

• ob senkrechte Steigungsdreiecke gezeichnet werden sollen,
• ob die Hypotenuse des Steigungsdreiecks bemaßt werden soll,
• ob die Dreieckfläche schraffiert werden soll; wenn ja können Sie den Schraffurlinienabstand und den Schraffurlinienwinkel eingeben und
• welche Kantenparameter für das Dreieck gelten sollen.

Die Optionen stehen nur für die Isometrie zur Verfügung - nicht für Rohrpläne!

• Waagerechte Steigungsdreiecke

Dieser Bereich der Dialogbox bezieht sich auf waagerechte Steigungsdreiecke, d.h. Steigungsdreiecke, deren Flächennormalenvektor in Richtung der Z-Achse des Szenekoordinatensystems liegt. Waagerechte Steigungsdreiecke können nur aktiviert werden, wenn auch die senkrechten aktiviert sind. Die möglichen Vorgaben entsprechen denen der senkrechten Dreiecke.

Die Optionen stehen nur für die Isometrie zur Verfügung - nicht für Rohrpläne!

• Lage der der Maßlinien

Ist diese Checkbox aktiv, dann liegen die Maßlinien und die Bauteilmittellinie, auf die sich das Maß bezieht, immer in einer Ebene, die senkrecht auf der XY-Ebene des Weltkoordinatensystems steht.

• Default

Mit einem Klick auf diese Schaltfläche tragen Sie die Default-Bemaßungsparameter in die Dialogbox ein. Diese sind in der Datei ANL3DBEM.DAT (in \hicad\sys) festgelegt. Die Datei können Sie mit einem Editor (z.B. Notepad) bearbeiten. Zusätzlich können Sie darin bestimmen, ob mit jedem Neustart von HiCAD automatisch die Default-Parameter übernommen werden sollen. Wenn nicht, bleiben die zuletzt über die Dialogbox vorgegebenen Einstellungen erhalten.

• Kantenparameter

Hierüber rufen Sie die Maske zur Einstellung der Kantenparameter (Farbe, Strichart, Schicht) auf. Die Einstellungen wirken hier ausschließlich auf die zugeordneten Steigungsdreiecke. Farb- und Schichteinstellungen gelten auch für die Schraffur der Dreiecke.

Mit OK übernehmen Sie die in der Dialogbox angezeigten Einstellungen. Mit Abbruch werden die nach Aufruf der Dialogbox durchgeführten Einstellungsänderungen verworfen.

• Bemaßungsarten

Durch Aktivierung der entsprechenden Kontrollkästchen können Sie hier wählen, welche Maße generiert werden sollen.

• Bauteilmaße

Die Bauteile und Komponenten der Rohrleitung werden bemaßt. Dabei wird unterschieden zwischen Maßen zu allen Bauteilen und Maßen nur zu Aktionspunkten. Ist die Checkbox Maße zu allen Bauteilen aktiv, dann steht zusätzlich die Option Auch Schweißnahtspalte bemaßenzur Verfügung. Aktivieren Sie diese Checkbox, wenn auch Schweißnahtspalte bemaßt werden sollen.

• Eckmaße

Die Rohrleitung wird über ihre Eckpunkte bemaßt.

• Maße an Aktionspunkten

Die Rohrleitung wird über ihre Eckpunkte bemaßt.

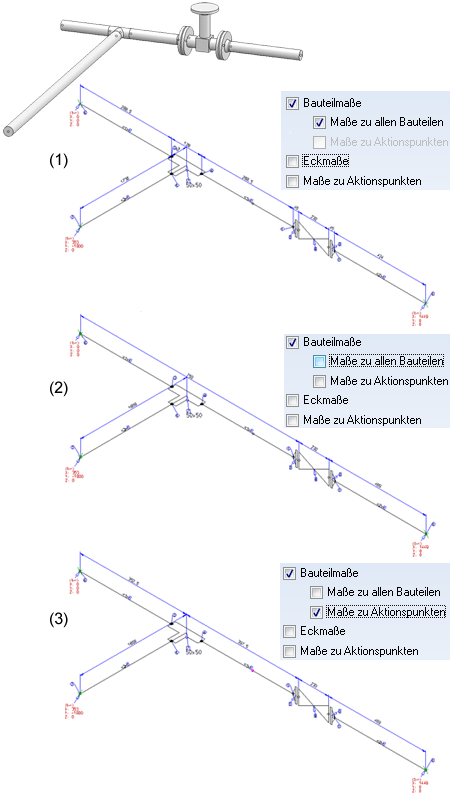

Beispiel 1: Optionen für Bauteilmaße

Bei (2) und ( 3) werden nur die Bauteile einzeln bemaßt, die über Flanschanschlüsse verfügen.

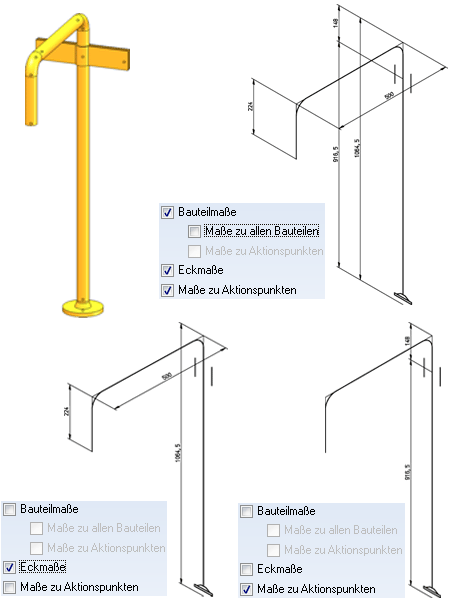

Beispiel 2: Bauteilmaße / Eckenmaße / Maße an Aktionspunkten
