Hinweise:Isometrie > Einstellungen
Isometriezeichnungen, die eine Rohrleitung ganz oder teilweise abbilden, lassen sich bei Bedarf in zwei oder mehrere Zeichnungen zerlegen (Teil-Isometrien).
Hinweise:
Isometrie > Einstellungen > Aufteilung vorgeben
Mit der Funktion Isometrie aufteilen lässt sich eine Isometriezeichnung, die eine Rohrleitung ganz oder teilweise abbildet, in zwei oder mehrere Zeichnungen zerlegen.
Wählen Sie einen oder mehrere Punkte aus, an denen die Isometrie geteilt werden soll. Die Teilung kann an jedem beliebigen Anschlusspunkt erfolgen. Beenden Sie die Eingabe der „Schnittpunkte“ mit der rechten Maustaste. Statt in einer schon erzeugten Isometriezeichnung können Sie die Schnittpunkte auch im Aufstellungsplan vorgeben.
Bei erneuter Generierung der Isometrie wird diese Ihrer Vorgabe entsprechend aufgeteilt. Die ursprüngliche Isometriezeichnung bleibt dabei erhalten.

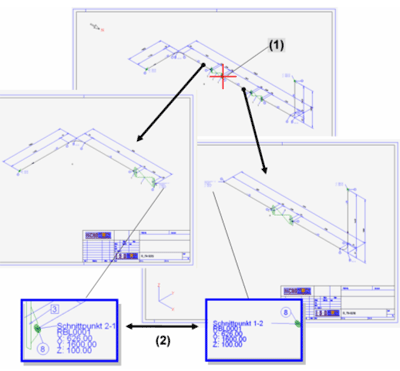

(1) Teilungspunkt, (2) Wechselseitig automatisch generierte Verweise
Zur Beschriftung der Schnittpunkte (d.h. der Trennstellen in der Isometrie) gibt es eine spezielle Textobjektart, die wie die anderen Textobjektarten in den Isometrie-Einstellungen konfiguriert werden kann. So können die Verweisnummern automatisch generiert werden.
Bei erneuter Generierung einer auf zwei oder mehrere Blätter aufgeteilten Rohrleitungsisometrie, wird diese Aufteilung beim erneuten Aufruf der Isometriegenerierung (aus dem Aufstellungsplan heraus) auch vorher in der Dialogbox angezeigt. Dort können damit nicht nur die gesamten Rohrleitungsisometrien, sondern auch einzelne Blätter aufgeteilter Isometrien für die Neugenerierung ausgewählt werden.
Isometrie >Einstellungen > Aufteilung aufheben
Anlagenbau > Isometrie > Auto...> Aufteilung aufheben
Laden Sie die Isometriezeichnung, in der Sie den Schnittpunkt oder die Schnittpunkte für die Aufteilung vorgegeben haben, die Sie nun aufheben möchten. Wenn die Vorgabe bereits im Aufstellungsplan erfolgte, laden Sie diesen.
Rufen Sie nun die Funktion Aufteilung aufheben auf.
Wenn Sie die Isometrie erneut generieren, unterbleibt die Aufteilung.
Enthält die Isometrie die Rohrleitung, aus der sie erzeugt wird, als referenziertes Bauteil (siehe Isometrie referenzieren und über Datenbank verwalten), dann besteht beim Aufteilen der Isometrie die Möglichkeit, dass nach der Aufteilung die Rohrleitung weiteren Bearbeitungsschritten unterzogen wird. Auf diese Weise können weitere Bauteile hinzukommen oder vorhandene Bauteile ersetzt werden. Diese sind zunächst keiner der Teil-Isometrien eindeutig zugeordnet.
Bei der erneuten Generierung der Isometrie aus dem Aufstellungsplan prüft HiCAD daher, ob es Bauteile gibt, die keiner Teil-Isometrie zugeordnet sind.
Dabei werden zwei Fälle unterschieden.
In diesem Fall wird der Benutzer gefragt, ob die automatische Zuordnung erfolgen soll.
In diesem Fall fragt HiCAD, ob die Isometrie-Aufteilung vollständig zurückgesetzt werden soll.
In beiden Fällen werden die zuvor nicht zugeordneten Bauteile im Aufstellungsplan hervorgehoben.
Beispiel zu Fall 1

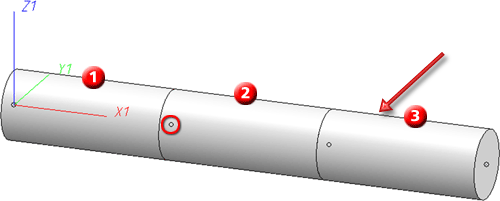

Die Aufteilung (Isometrie 1 und 2) erfolgt an der rot markierten Verbindung. Das rechte Rohr (3) wurde nach der Isometrie-Aufteilung hinzugefügt.

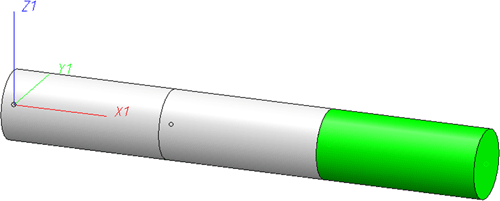

Nach Bestätigung des Dialogs mit Ja.
Beispiel zu Fall 2

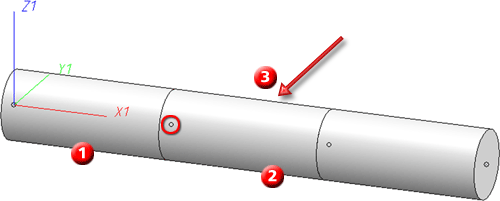

Die Aufteilung (Isometrie 1 und 2) erfolgt an der rot markierten Verbindung. Das mittlere Rohr wurde entfernt und durch ein neues Rohr (3) ersetzt.

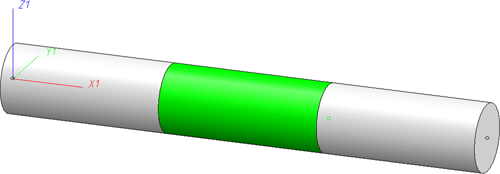

Nach Bestätigung des Dialoges
