Isometrie automatisch generieren - Aktionen wählen (Anl/Iso)

Isometrie > Erzeugen > Isometrie automatisch generieren

Anlagenbau > Isometrie > Isometrie automatisch generieren

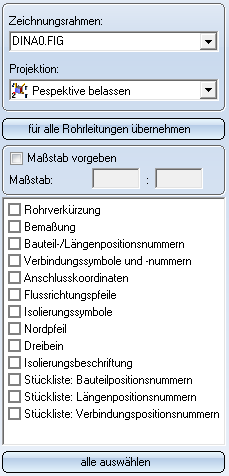

Für jede Rohrleitung lassen sich rechts im Dialogfenster Anlagenbau-Isometrie unterschiedliche Optionen und Aktionen für das erzeugende Isometrie-Dokumente festlegen:

• den Zeichnungsrahmen,
• die Projektion,
• den Maßstab sowie
• verschiedene Aktionen.

Die Einstellungen gelten für die Rohrleitung, die links in der Liste markiert ist. Sollen die Einstellungen einer Rohrleitung für alle anderen ausgewählten Rohrleitungen übernommen werden, dann klicken Sie auf die Schaltfläche für alle Rohrleitungen übernehmen.

Optionen und Aktionen für Isometrie-Dokumente

Zeichnungsrahmen

Für jede Rohrleitung lassen sich unterschiedliche Zeichnungsrahmen für die Isometrie verwenden. Wählen Sie einfach den gewünschten Rahmen aus der Listbox aus.

Wollen Sie keinen Zeichnungsrahmen verwenden, dann lassen Sie das entsprechende Eingabefeld leer.

Der Bereich des Zeichnungsrahmens, der von der Isometrie benutzt wird, lässt sich individuell festlegen, so dass auch asymmetrische Heftränder etc. möglich sind.

Projektion

Für jede Rohrleitung kann die gewünschte Projektion unabhängig ausgewählt werden. Dabei wird die Rohrleitung zur Kontrolle in der jeweiligen Projektion im HiCAD-Grafikfenster angezeigt.

Um einer Rohrleitung eine Projektion zuzuordnen:

• Klicken Sie in der Liste der Rohrleitungen auf die gewünschte Zeile.
• Wählen Sie in der Listbox Projektion den gewünschten Eintrag aus.

Maßstab

Bei der Erstellung einer Anlagenbau-Isometrie kann bei Bedarf der Maßstab der Isometrie fest vorgegeben. Ohne Vorgabe wird der Maßstab automatisch bestimmt. Nach der Erzeugung einer Isometrie wird der jeweils zuletzt berechnete Maßstab gespeichert und kann vor einer Neu-Erzeugung angepasst werden. Ein einmal fest eingestellter Maßstab bleibt solange bestehen, bis er wieder deaktiviert (und bei deaktiviertem Maßstab eine neue Isometrie erzeugt) wird.

Hinweise:

• Der Maßstab bezieht sich auf den Maßstab der Isometrie-Zeichnung. Hierbei ist zu beachten, dass die isometrische Darstellung als solche eine Projektion darstellt, wodurch Rohrlängen der Isometrie gegenüber 2D-Längen z.B. im Zeichnungsrahmen zusätzlich gestaucht erscheinen. Der Faktor beträgt üblicherweise knapp 82%, oder genauer cos(asin(tan(30°))), für Strecken, die parallel zu den Koordinatenachsen liegen.
• Ist die Rohrleitungsverkürzung aktiv, verliert das Konzept des festen Maßstabs gänzlich seine Bedeutung. Die Isometrie besitzt natürlich weiterhin pro forma einen Zeichnungsmaßstab, der auch manuell überschrieben werden kann. Dieser ist dann jedoch als reiner Skalierungsfaktor anzusehen.

Aktionen

Durch Aktivierung der entsprechenden Checkboxen legen Sie fest, welche der nachfolgend aufgeführten Aktionen für die Rohrleitung im Einzelnen ausgeführt werden sollen.

Um in einem Schritt alle Aktionen auszuwählen, klicken Sie auf die rechte Schaltfläche alle auswählen.

• Rohrverkürzung
  Ist diese Option aktiv, dann wird die aktive Rohrleitung unmaßstäblich dargestellt, um die Zeichnung übersichtlicher zu gestalten. Die geraden Rohre werden so verkürzt (oder auch verlängert) gezeichnet, dass alle Eintragungen genügend Platz erhalten. Bei der Berechnung der Rohrverkürzung werden die Einstellungen der Registerkarte Rohrverkürzung berücksichtigt.

Die Verkürzungsfunktion lässt sich auch dann problemlos einsetzen, wenn die Rohrleitung geschlossene „Schleifen“ enthält.

• Bemaßung
  Zur aktiven Rohrleitung wird für die zugehörigen Leitkantenzüge die Bemaßung generiert, wobei zu jeder Kante eine Maßlinie mit der entsprechenden Maßzahl erzeugt wird. .

Für die Bemaßung wird ein eigenes Nebenteil ~DIMENSIONING zum Rohrleitungshauptteil angelegt. Dieses Teil enthält wiederum Nebenteile für die Steigungsdreiecke (~TRIANGELS) und die Maßlinien (~DLines).

Beachten Sie:
Leitkantenzüge sind eine Einbauhilfe für den Aufstellungsplan und haben für die Bemaßung in der Isometrie keine Bedeutung. So werden auch Rohrleitungen, die mit einem Rohrbogen beginnen oder enden oder die einen 180°-Bogen enthalten, in der Isometrie vollständig bemaßt.

• Bauteilpositionsnummern
  Die Bauteilpositionsnummern werden in sinnvoller Reihenfolge automatisch vergeben und den Einstellungen entsprechend, wie unter Texte/Linien und Textobjekte beschrieben, grafisch ausgegeben.
• Schweißnahtpositionsnummern
  Wenn noch nicht geschehen, wird zunächst automatisch die Funktion Schweißverbindungsinfo erzeugen ausgeführt. Dann werden die Schweißnahtpositionsnummern in sinnvoller Reihenfolge automatisch vergeben und den Einstellungen entsprechend, wie unter Texte/Linien und Textobjekte beschrieben, grafisch ausgegeben.
• Anschlusskoordinaten
  Für alle Rohrleitungsenden werden Textobjekte mit Koordinatenwerten des Anschlusspunktes den Einstellungen entsprechend, wie unter Texte/Linien und Textobjekte beschrieben, erzeugt und grafisch ausgegeben.
• Flussrichtungspfeile
  Die Flussrichtungen werden zunächst automatisch willkürlich vergeben, wobei aber an Verzweigungen dafür gesorgt wird, dass nur logisch zulässige Kombinationen auftreten. Die Flussrichtungspfeile werden entsprechend der Voreinstellung, wie unter Symbole beschrieben, erzeugt und automatisch platziert und ausgerichtet. Mit Funktion Flussrichtung setzen können Sie danach interaktiv die Flussrichtungen korrigieren.
• Isolierungssymbole
  In der Isometrie können nun auch Symbole für Isolierung (Dämmung), Heizung oder Kühlung automatisch gesetzt werden. Wie z.B. das Symbol für die Flussrichtung werden auch diese Symbole an der Mittellinie eines geraden Rohres ausgerichtet und der Symboltabelle (\sys\symzab.sza) entnommen.
• Nordpfeil
  Hier wird festgelegt, ob Nordpfeile in die Isometriezeichnung eingebaut werden sollen. Die Nordpfeile werden entsprechend der Voreinstellung, wie unter Symbole beschrieben, erzeugt und automatisch platziert und ausgerichtet. Der Abstand des Textes von der Pfeilspitze wird durch die Einstellung im Konfigurationsmanagement unter ...> Anlagenbau > Isometriebestimmt.

• Dreibein für Achsrichtungen
  In die Isometriezeichnung kann ein „Dreibein“ eingebaut werden, das die Richtungen der Koordinatenachsen anzeigt (3). Das Dreibein wird entsprechend der Voreinstellung, wie unter Symbole beschrieben, erzeugt und automatisch platziert und ausgerichtet. Der Skalierungsfaktor wird durch die Einstellung im Konfigurationsmanagement unter ...> Anlagenbau > Isometriebestimmt.

• Isolierungsbeschriftung
  Ist diese Checkbox aktiv, dann werden Isolierungen in der Isometrie beschriftet.
• Stücklisten
  Mit dieser Aktion können Stücklisten direkt in das Isometrie-Dokument integriert werden.
