Ist der Leitkantenmodus aktiv, dann stehen für den Einbau von Bauteilen der Bauteilart Kreuz die folgenden Einbauarten zur Verfügung:
|
|

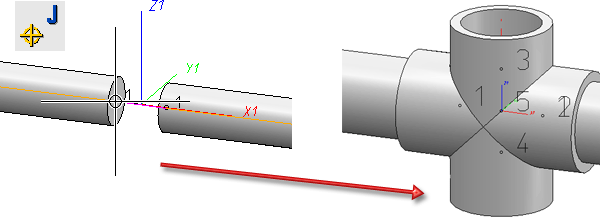

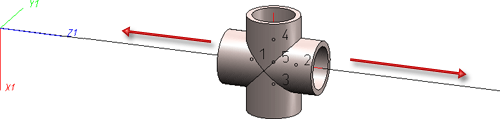

Bauteil in Kantenrichtung Hierbei wird das lokale Koordinatensystem mit seinem Ursprung an den Anfang der zu wählenden Leitkante gesetzt; die Z-Achse liegt in Richtung der Leitkante. Das Bauteil wird beim Einfügen so transformiert, dass sein Teilekoordinatensystem mit dem lokalen Koordinatensystem gleichgerichtet ist. Mit seinem Bezugspunkt kann das Bauteil so weit entlang der Z-Achse verschoben werden, dass der Bezugspunkt mit dem zu bestimmenden Einfügepunkt zur Deckung gelangt. |
|
|

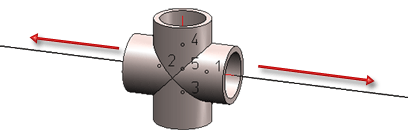

Bauteil entgegen der Kantenrichtung Hierbei wird das lokale Koordinatensystem mit seinem Ursprung an das Ende der zu wählenden Leitkante gesetzt;. die Z-Achse ist entgegengesetzt zur Leitkante ausgerichtet. Das Bauteil wird beim Einfügen so transformiert, dass sein Teilekoordinatensystem mit dem lokalen Koordinatensystem gleichgerichtet ist.Mit seinem Bezugspunkt kann das Bauteil so weit entlang der Z-Achse verschoben werden, dass der Bezugspunkt mit dem zu bestimmenden Einfügepunkt zur Deckung gelangt.
|
|
|
Bauteil anschließen Hierbei wird das Bauteil beim Einfügen so transformiert, dass es mit seiner zu wählenden Anschlussfläche an eine Anschlussfläche eines Bauteils angeschlossen wird, das auf der Leitkante der aktiven Rohrleitung liegt.
|
|
Voraussetzung für diese Einbauart sind zwei sich schneidende und senkrecht zueinander verlaufende Leitkanten. Zum Einbau des Bauteils wird dann der Abzweigpunkt identifiziert und anschließend eine der beiden Leitkanten. Diese bestimmt die Einbaurichtung.

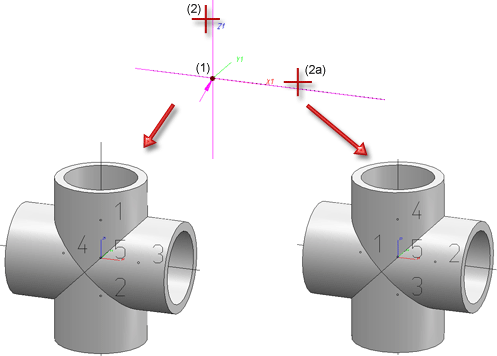

Links: Abzweigpunkt (1), Leitkante (2); Rechts: Abzweipunkt (1), Leitkante (2a) |
