Rohrbauteile: Knie (Anl)

Anlagenbau > Neu > Rohrbauteile > Knie

Wie Rohrbögen können auch Bauteile der Bauteilart Knie auf einzelne oder automatisch auf alle Ecken eine Leitkantenzuges gesetzt werden. Im Unterschied zu Rohrbögen, müssen diese Bauteile aber nicht unbedingt symmetrisch sein. Daher kann hier die Einbaurichtung gewählt werden.

Rohrbauteilart: Knie

Der Ablauf der Eingaben ist im Wesentlichen identisch mit der für Rohrbögen, mit dem Unterschied, dass der Leitkantenzug wie folgt bearbeitet wird:

• Das Knie-Bauteil wird automatisch so eingefügt, dass der Schnittpunkt der Mittellinien der Rohranschlüsse auf die Position der gewählten Kantenzugecke gesetzt wird.
• Die bisher an der Ecke zusammenlaufenden Kanten werden an den Anschlusspunkten des Knies geteilt. Die nun an der Ecke zusammentreffenden neuen Kanten werden auf Schicht 0 gelegt, , d.h. sie sind nur sichtbar, wenn diese Schicht aktiviert wird.

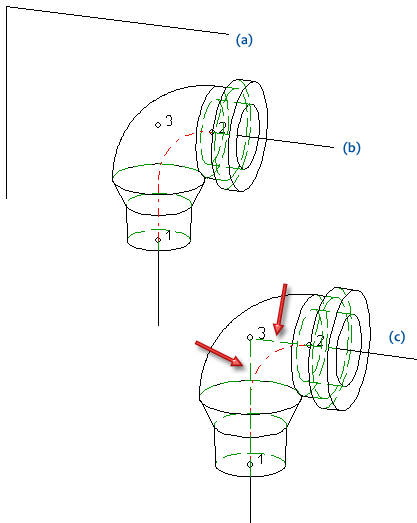

(a) Original-Leitkantenzug, (b) Leitkantenzug mit Knie, (c) Schicht 0 ist sichtbar

Bei dieser Bauteilart kann mit einem Sattelstutzen oder einem anderen Rohr kleineren Durchmessers abgezweigt werden, jeweils in einem zylindrischen Abschnitt, der in einer Anschlussfläche endet. Von einem Abzweigpunkt kann auch mehrfach (in verschiedene Richtungen) abgezweigt werden. Weitere Informationen finden Sie hier.
