Festlegungen für Varianten (Anl)

Für Varianten im Standard-Anlagenbau können beliebige Variablennamen verwendet werden, da die Bedeutung der Variablen, die für die Einbaufunktionalität wichtig sind, durch das mit dem Varianteneditor zugeordnete Attribut festgelegt wird.

Die Attribute sind entsprechend der hier angegebenen Bedeutung zuzuordnen:

NENNWEITE	Nennweite an Anschluss 1 oder an allen Anschlüssen
NENNWEITE2	Nennweite an Anschluss 2
NENNWEITE3	Nennweite an Anschluss 3 (und 4)
D_AUSSEN	Außendurchmesser an Anschluss 1 oder an allen Anschlüssen
D_AUSSEN2	Außendurchmesser an Anschluss 2
D_AUSSEN3	Außendurchmesser an Anschluss 3 (und 4)
WANDDICKE	Wanddicke an Anschluss 1 oder an allen Anschlüssen
WANDDICKE2	Wanddicke an Anschluss 2
WANDDICKE3	Wanddicke an Anschluss 3 (und 4)
LAENGE	Länge des Bauteils bei Bauteilen, die mit Anschlusspunkt 1 und 2 auf eine Leitkante gesetzt werden können, und bei exzentrischen Reduzierstücken
LAENGE1	Streckenlänge von Anschlusspunkt 1 zum Abzweigpunkt auf der Mittellinie (T-Stück, 3-Wege-Armatur) oder zum Eckpunkt (Knie, Eckarmatur)
LAENGE2	Länge von Anschluss 2 zum Eckpunkt (Knie, Eckarmatur)
LAENGE3	Länge von Anschluss 3 zum Abzweigpunkt auf der Mittellinie (T-Stück, 3-Wege-Armatur)

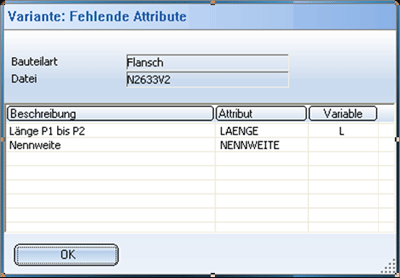

Beim Bauteileinbau wird überprüft, ob bestimmte, unbedingt notwendige Attributnamen bzw. Variablennamen in der Variante verwendet werden. Wenn nicht, erfolgt eine Fehlermeldung und der Einbau wird verhindert. Hier ein Beispiel für eine Fehlermeldung:

Aufgelistet sind die fehlenden Attribute. Wenn in der Spalte Variable ein Eintrag vorhanden ist, bedeutet dies, dass das in derselben Zeile aufgeführte Attribut nicht unbedingt vorhanden sein muss, wenn die entsprechende Variable den hier angegebenen Namen hat. Aber auch dieser Variablenname wurde in der Variante nicht gefunden.

Die Zeile mit dem Attribut LAENGE würde also nicht in der Fehlermeldung stehen, wenn die Einbaulänge des Flansches mit dem Variablennamen L versehen wäre oder (bei Verwendung eines beliebigen Variablennamens für die Einbaulänge) das Attribut LAENGE der Variablen zugeordnet wäre, die die Einbaulänge bezeichnet.

Die Überprüfung der Attribute bzw. Variablen kann in den Anlagenbau-Einstellungen auf der Registerkarte Bauteileinbau aus- und eingeschaltet werden.

Für Varianten zu Luftleitungen gelten nach wie vor bestimmte Festlegungen für die Variablennamen.
