unter Eingabe > Verknüpfungen.Die Bearbeitungsmöglichkeiten von Zubehörsätzen wurden in HiCAD 2013, SP1 (Version 1801) erweitert. Um sie nutzen zu können, sollte mindestens eine M:N-Verknüpfung für die Zuordnung von Zubehörsätzen zu Bauteilen in der Datenbank eingerichtet sein.
Dazu definieren Sie eine entsprechende Verknüpfung mit dem HELiOS Desktop. Verwenden Sie dazu die Funktion
Verknüpfung definieren unter Eingabe > Verknüpfungen.

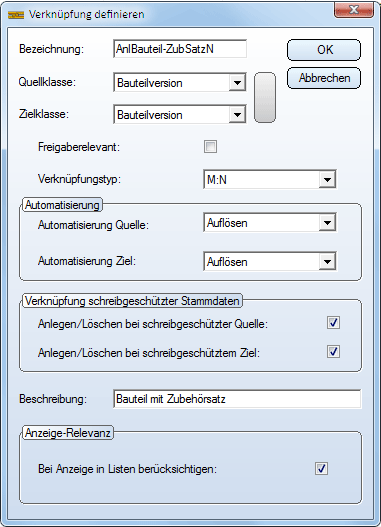

Vorschlag für eine solche Verknüpfung:
Mit dieser Verknüpfung können einem Bauteil mehrere verschiedene Zubehörsätze zugeordnet werden, sodass beim Einbau des Bauteils dann aus der Liste dieser Zubehörsätze, der jeweils gewünschte Zubehörsatz ausgewählt werden kann.
|
Bezeichnung |
AnlBauteil-ZubSatzN |
|
Quellklasse |
Bauteilversion |
|
Freigaberelevant |
|
|
Zielklasse |
Bauteilversion |
|
Beschreibung: |
Bauteil mit Zubehörsatz |
|
Verknüpfungstyp: |
M:N |
|
Automatisierung Quelle |
Auflösen |
|
Automatisierung Ziel |
Auflösen |
|
Anlegen bei schreibgeschützter Quelle: |
|
|
Anlegen bei schreibgeschütztem Ziel: |
|
|
Anzeigerelevant: |
|
Mit dieser Verknüpfung können einem Bauteil mehrere verschiedene Zubehörsätze zugeordnet werden, sodass beim Einbau des Bauteils dann aus der Liste dieser Zubehörsätze, der jeweils gewünschte Zubehörsatz ausgewählt werden kann.
