Verknüpfung für die Kopplung zwischen 3D-Baugruppe und R&I-Schema (Anl)

Ab HiCAD 2013, SP2 (Version 1802) wird die folgende Datenbankverknüpfung für die Kopplung zwischen einer referenzierten 3D-Baugruppe und einem R&I-Schema benötigt.

Falls diese in Ihrer Datenbank nicht vorhanden ist, definieren Sie die Verknüpfung mit dem HELiOS Desktop.

Dazu müssen Sie zuvor - falls noch nicht geschehen - in den Optionen des HELiOS-Desktop den Aliasnamen und den entsprechenden Wert eintragen.

Wählen Sie dazu in den HELiOS-Optionen den Eintrag Datenbank, aktivieren Sie dort die Registerkarte HiCAD und klicken Sie auf das Symbol Weitere Einstellungen . Legen Sie im Fenster HiCAD-Alias einen neuen Eintrag an:

Aliasname:	HIC_3DASSY_PID
Wert:	3DASSY_PID

Verlassen Sie das Fenster mit OK und beenden Sie die HELiOS-Optionen.

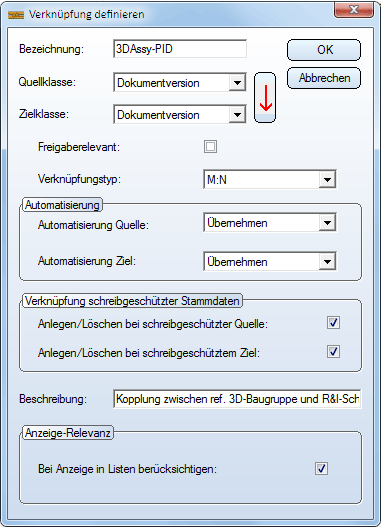

Anschließend können SIe die erforderliche Verknüpfung definieren. Verwenden Sie dazu die Funktion

Verknüpfung definieren unter Eingabe > Verknüpfungen.

Bezeichnung	3DASSY-PID
Quellklasse	Dokumentversion
Freigaberelevant
Zielklasse	Dokumentversion
Beschreibung:	Kopplung zwischen 3D und R&I-Schema
Verknüpfungstyp:	M:N
Automatisierung Quelle	Übernehmen
Automatisierung Ziel	Übernehmen
Anlegen bei schreibgeschützter Quelle:
Anlegen bei schreibgeschütztem Ziel:
Anzeigerelevant:

Verknüpfung definieren
