. Legen Sie im Fenster HiCAD-Alias einen neuen Eintrag an:Ab HiCAD 2013 (V1800.0) wird die folgende Datenbankverknüpfung für die Kopplung zwischen 3D-Aufstellungsplan und R&I-Schema benötigt.
Falls diese in Ihrer Datenbank nicht vorhanden ist, definieren Sie die Verknüpfung mit dem HELiOS Desktop.
Dazu müssen Sie zuvor - falls noch nicht geschehen - in den Optionen des HELiOS-Desktop den Aliasnamen und den entsprechenden Wert eintragen.

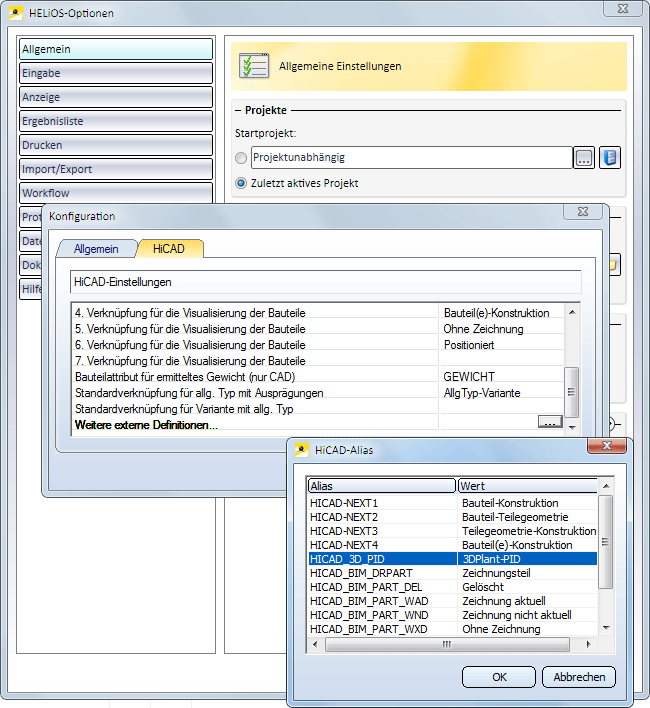

Wählen Sie dazu in den HELiOS-Optionen den Eintrag Datenbank, aktivieren Sie dort die Registerkarte HiCAD und klicken Sie auf das Symbol Weitere Einstellungen . Legen Sie im Fenster HiCAD-Alias einen neuen Eintrag an:
| Aliasname: |
HICAD_3D_PID |
| Wert: | 3DPlant-PID |
Verlassen Sie das Fenster mit OK und beenden Sie die HELiOS-Optionen.

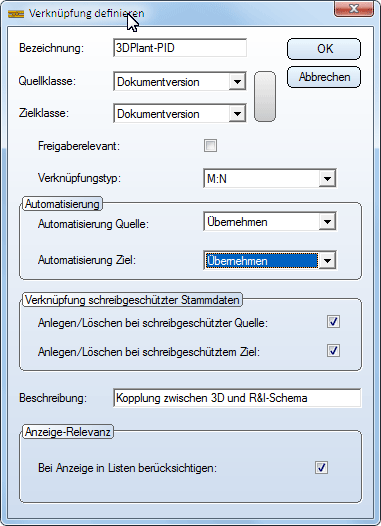

Anschließend können Sie die erforderliche Verknüpfung definieren.
|
Bezeichnung |
3DPlant-PID |
|
Quellklasse |
Dokumentversion |
|
Zielklasse |
Dokumentversion |
|
Freigaberelevant |
|
|
Verknüpfungstyp: |
M:N |
|
Automatisierung Quelle |
Übernehmen |
|
Automatisierung Ziel |
Übernehmen |
|
Anlegen bei schreibgeschützter Quelle: |
|
|
Anlegen bei schreibgeschütztem Ziel: |
|
|
Beschreibung: |
Kopplung zwischen 3D und R&I-Schema |
|
Anzeigerelevant: |
|
| Aliasname: |
HICAD_3D_PID |
