Neue Bauteilart "Zubehörsatz" (Anl)

Die Bearbeitungsmöglichkeiten von Zubehörsätzen sind in HiCAD 2013, SP1 (Version 1801) erweitert worden. Um sie nutzen zu können, ist es notwendig, dass Teilestämme von Zubehörsätzen (nicht die Teilestämme der Zubehörteile!) klassifiziert werden. Dazu wird die Klasse Zubehörsatz verwendet.

Ist diese Klasse in Ihrer Datenbank noch nicht vorhanden ist, dann richten Sie diese Klasse wie folgt ein:

Richten Sie die neue Klasse wie folgt ein:

• Benennen Sie Im HiCAD sys-Verzeichnis die Datei dlgsmlklasseusr.msk um in dlgsmlklasseusr_ori.msk.
• Kopieren Sie die Datei dlgsmlklasseusr_anl.msk und geben Sie der Kopie den Namen dlgsmlklasseusr.msk.

Damit hat die Klassifizierungsmaske ein Eingabefeld für die Bauteilartkennung bekommen.

Richten Sie die neue Klasse Zubehörsatz nun wie folgt ein:

• Starten Sie den HELiOS Desktop.
• Aktivieren Sie die Bauteilsuche.
• Klicken Sie im Dialogfenster Bauteilsuche auf Klassifizierung.
• Klicken Sie mit der rechten Maustaste auf Anlagenbau.

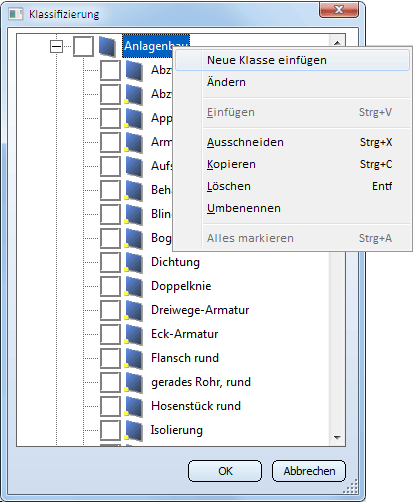

• Wählen Sie die Funktion Neue Klasse einfügen.

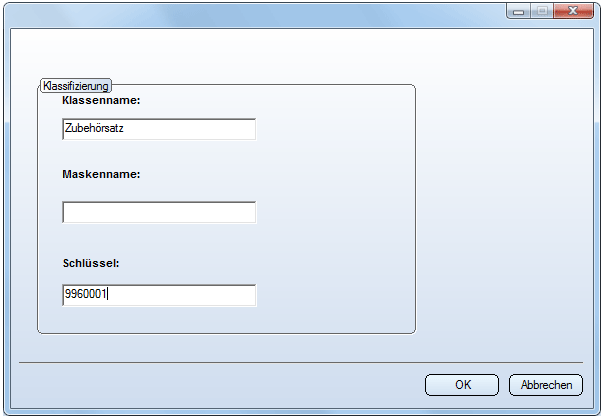

• Tragen Sie die erforderlichen Daten ein und verlassen Sie das Fenster mit OK.
