Anpassung für MSR-Bauteile (Anl)

Die bisherige Bauteilart MSR (Bauteilartschlüssel 9800001) muss durch die Bauteilart MSR-Bauteile (Bauteilartschlüssel 5920010, Maske sml_msrbtl) ersetzt werden.

Wenn dies noch nicht geschehen ist, gehen Sie wie folgt vor:

• Benennen Sie Im HiCAD sys-Verzeichnis die Datei dlgsmlklasseusr.msk um in dlgsmlklasseusr_ori.msk.
• Kopieren Sie die Datei dlgsmlklasseusr_anl.msk und geben der Kopie den Namen dlgsmlklasseusr.msk.

Damit hat die Klassifizierungsmaske ein Eingabefeld für die Bauteilartkennung bekommen.

Richten Sie die neue Klasse MSR-Bauteile nun wie folgt ein:

• Starten Sie den HELiOS Desktop.
• Aktivieren Sie die Bauteilsuche.
• Klicken Sie im Dialogfenster Bauteilsuche auf Klassifizierung.
• Klicken Sie mit der rechten Maustaste auf Anlagenbau.

• Wählen Sie die Funktion Neue Klasse einfügen.

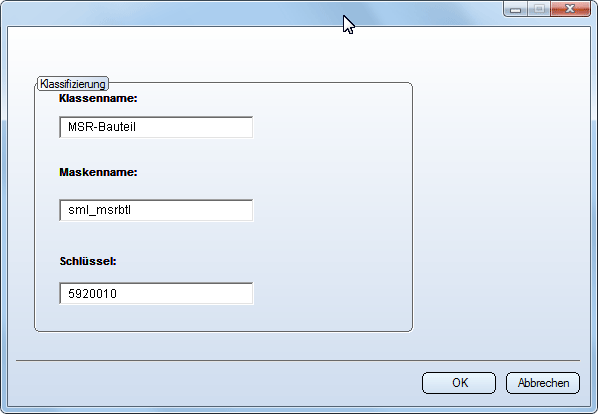

• Tragen Sie die erforderlichen Daten ein und verlassen Sie das Fenster mit OK.

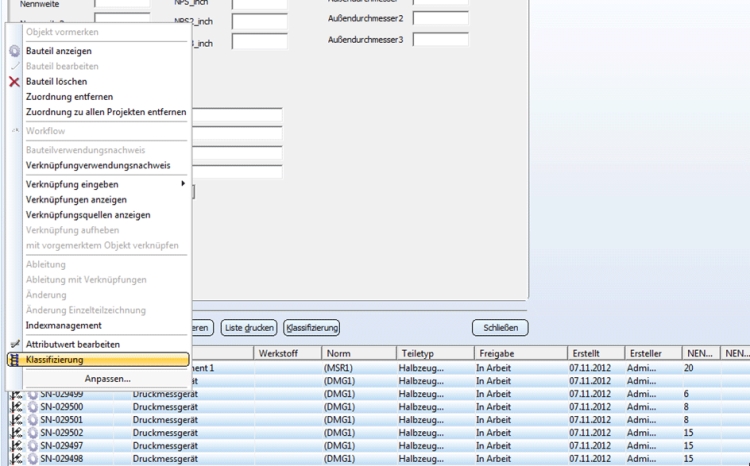

• Führen Sie nun eine Bauteilsuche mit der Klassifizierung MSR (nicht MSR-Bauteile) durch. Markieren Sie alle Zeilen der Ergebnisliste. Mit Rechtsklick gelangen Sie ins Kontextmenü und wählen dort Klassifizierung:

Ergebnisliste (Beispiel)

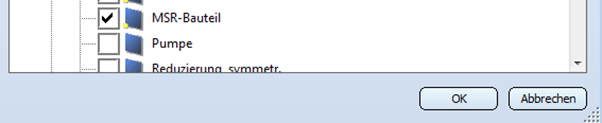

• Im Klassifizierungsbaum aktivieren Sie die neue Klasse MSR-Bauteil:

Wenn Sie auf OK klicken, werden alle Teilestämme, die zu ausgewählten Bauteilen gehören, der neuen Klasse zugeordnet.

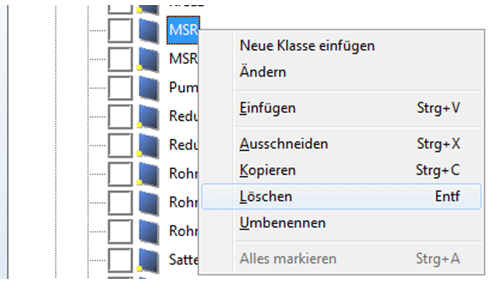

• Löschen Sie die nicht mehr benötigte Klasse MSR, nachdem Sie überprüft haben, dass ihr keine Bauteile mehr zugeordnet sind:
