Konstruktion > Speichern/Referenzieren > Teil... > Featurevariante erzeugen

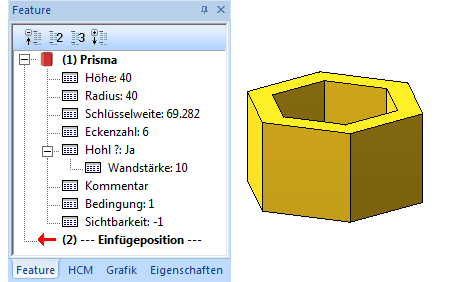

Im Folgenden sollen anhand des abgebildeten Beispiels die Funktionen des Menüs Teil speichern erklärt werden.
Beispiel-Schritte:

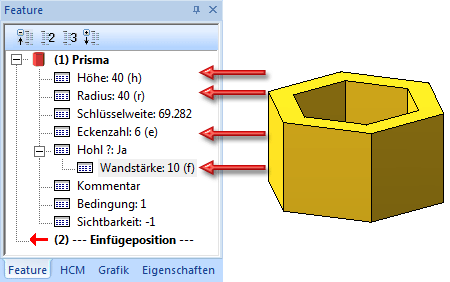

Klicken sie im Featureprotokoll des Bauteils auf die gewünschten Abmessungen, z.B. die Höhe und geben Sie anstelle eines festen Wertes einen Variablennamen, z.B. h an. Dieser Variable ordnen Sie dann einen Wert zu.
Im obigen Beispiel ist dies analog für den Radius r, die Eckenzahl e und die Wandstärke f durchgeführt worden.
Nach der Parametrisierung rufen Sie unter Konstruktion > Speichern/Referenzieren > Teil...
die Funktion Featurevariante erzeugen
auf und speichern das Bauteil als Variante, z.B. Prismabsp.vaa. Die Variante enthält jetzt genau einen Datensatz.
Die Variante soll nun um weitere Datensätze ergänzt werden. Dazu rufen Sie unter Konstruktion > Speichern/Referenzieren > Teil... die Funktion Varianteneditor

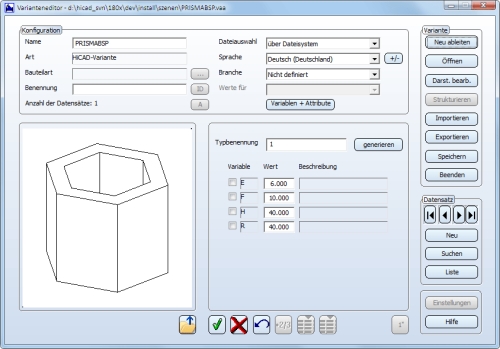

auf. Im Varianteneditor klicken Sie auf Öffnen, wählen dann die zuvor erzeugte Featurevariante und dann die Arbeitssprache.
Im ersten Schritt soll ein Vorschaubild für die Variante erstellt werden. Dazu erzeugen Sie in HiCAD mit der Funktionen Speichern unter > Konvertierung > Enhanced Metafile (EMF) erstellen eine EMF-Datei des Bauteils. Im Varianteneditor klicken Sie auf den Button
und wählen dann die erzeugte EMF-Datei aus.
Nun sollen weitere Datensätze ergänzt werden.

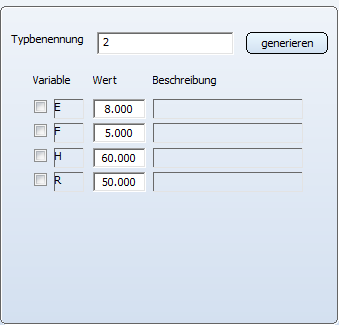

Dazu klicken Sie unter Datensatz auf den Button Neu. Anschließend geben Sie unter Typnummer die Nummer des neuen Datensatzes an, z.B. 2 und klicken auf OK. Anschließend geben Sie die Werte für die Parameter E, F, H und R an. Analog definieren Sie dann einen weiteren Datensatz.
Anschließend speichern Sie die Variante mit dem Button Speichernund beenden den Varianteneditor.
Nun sollen die verschiedenen Ausprägungen des in der Variante gespeicherten Bauteils in HiCAD eingebaut werden. Der Einbau soll ohne Datenbank erfolgen.
Dazu aktivieren Sie auf der Registerkarte Konstruktion unter Teil einfügen die Funktion Teil einfügen, über Explorer

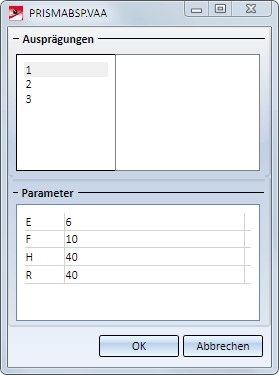

und wählen dann die Variante. Die Auswahlmaske mit den vorhandenen Ausprägungen (Datensätzen) wird angezeigt.

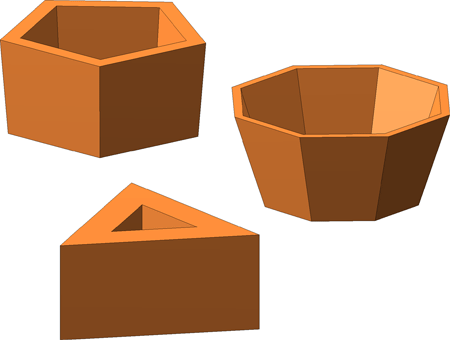

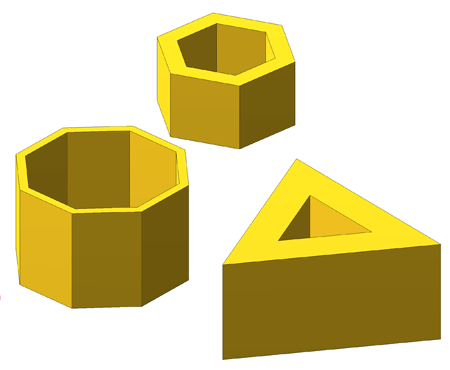

Wählen Sie die gewünschte Ausprägung und klicken Sie auf OK. HiCAD zeigt eine Vorschau des Prismas an. Bestimmen Sie dann einen Passpunkt auf dem Prisma und die Lage dieses Punktes in der Konstruktion.

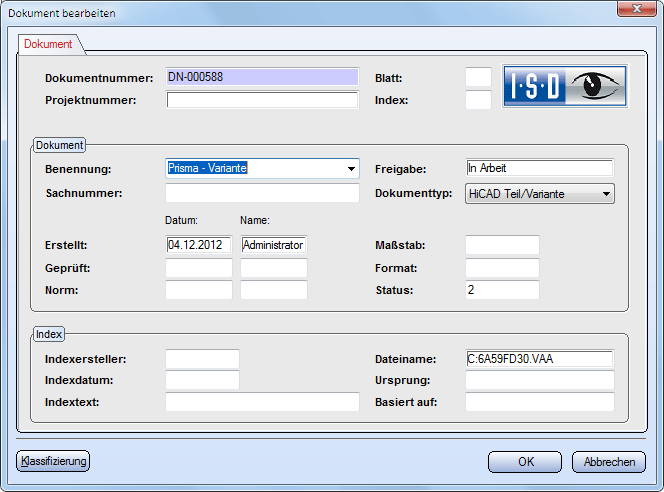

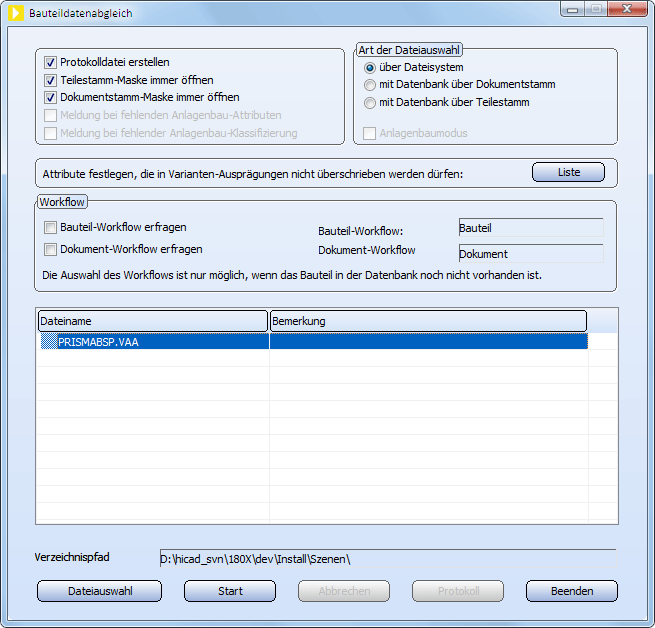

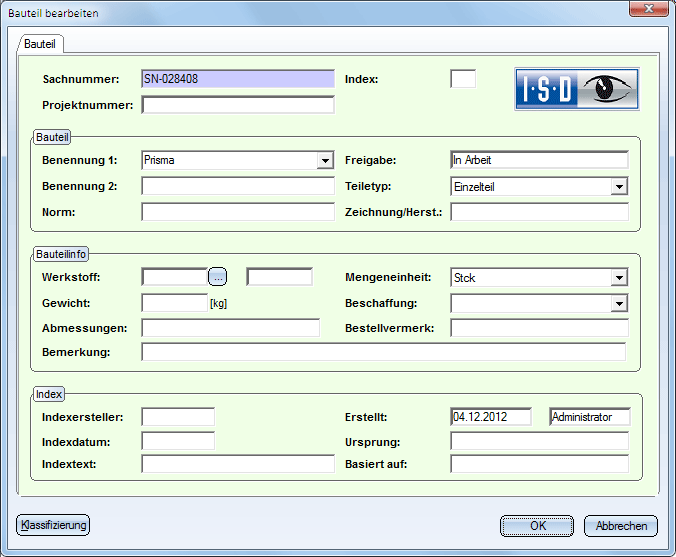

Die Variante soll nun in die HELiOS-Datenbank übertragen werden. Dazu aktivieren Sie unter Konstruktion > Speichern/Referenzieren > Teil... die Funktion Bauteildatenabgleich
und wählen die Variante aus.
Klicken Sie auf Start, um den Abgleich zu starten.
Nach erfolgreichem Abgleich können Sie das Fenster Bauteildatenabgleich schließen.
Die Variante ist nun in der Datenbank vorhanden.

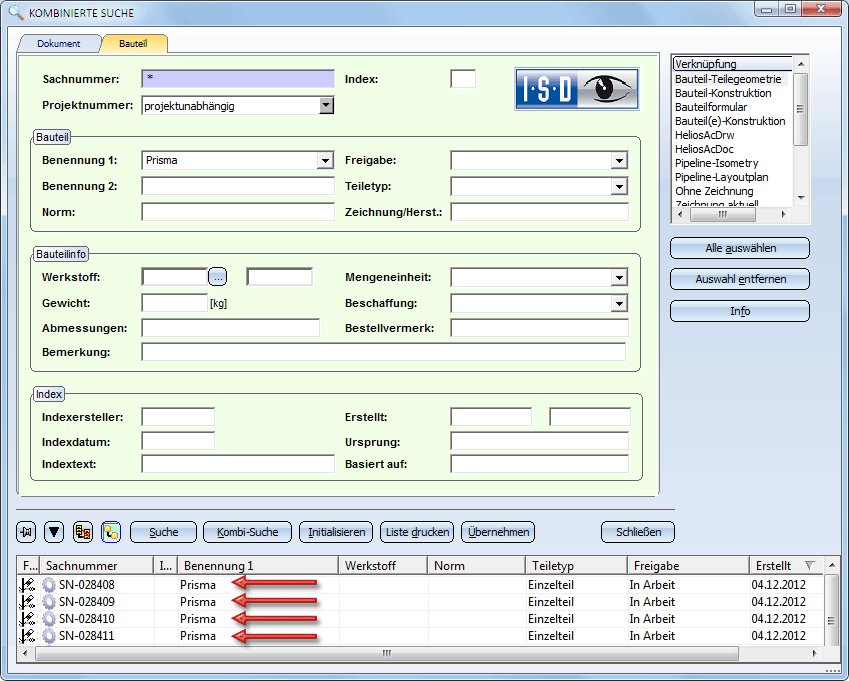

Mit den Funktionen
|

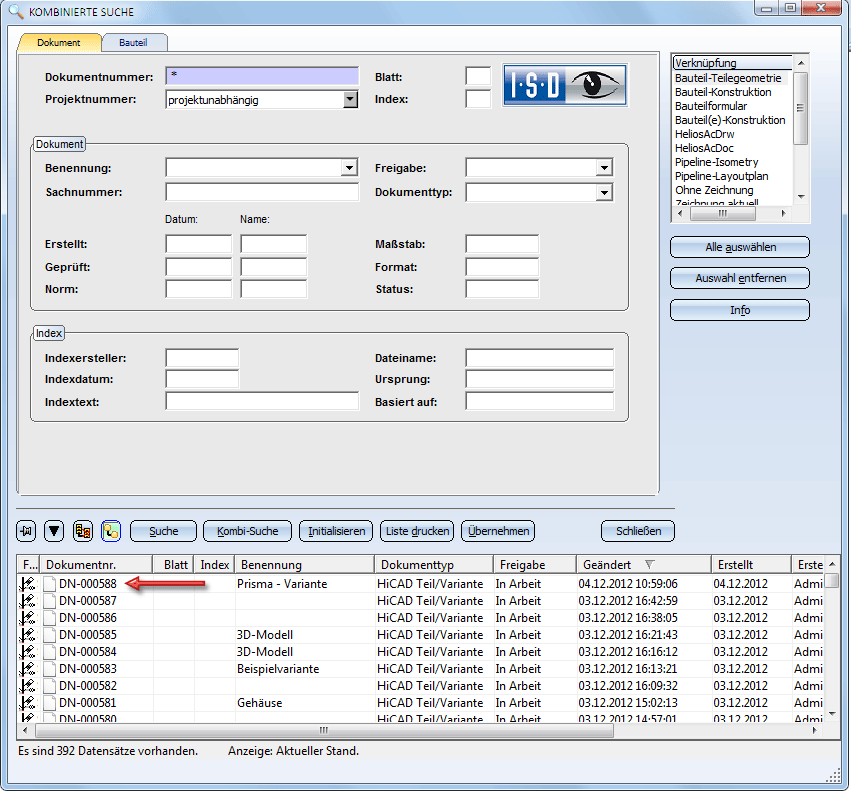

Teil einfügen, über DB-Dokumentstamm (2D/3D)bzw. |
|
Teil einfügen, über DB-Teilestamm |
lassen sich die in der Variante gespeicherten Ausprägungen des Prismas dann über die Datenbank laden.

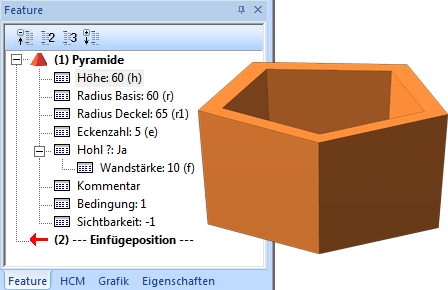

Das Prisma soll nun gegen einen Pyramidenstumpf ausgetauscht werden. Die Ausprägungen der vorhandenen Variante sollen beibehalten und zusätzlich eine weitere Variable für den Radius der Deckfläche r1 verwendet werden.
Wenn Sie die Pyramide wie in der Abbildung parametrisieren, dann die Funktion Speichern in Variante, über Explorer

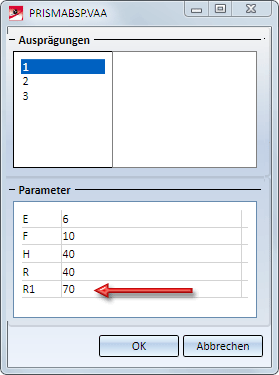

aufrufen und die oben erzeugte Variante Prismabsp.vaa wählen, dann wird die Geometrie in der Variante ausgetauscht und die neue Variable r1 in alle in der Variante vorhandenen Datensätze eingefügt. Alle anderen Ausprägungen bleiben erhalten. Würde jetzt die Variante Prismabsp.vaa eingebaut, dann enthalten die Ausprägungen zusätzlich die Variable r1.
