Skizzenelemente spiegeln (Skizze)

Skizze > Transformieren > Spieg...

Mit dieser Funktion spiegeln Sie einzelne Linienelemente der aktiven Skizze.

Identifizieren Sie das Linienelement.
Bestimmen Sie die Gerade für die Spiegelung.

Weitere Spiegelungsfunktionen finden Sie unter .

Skizze spiegeln, an Kante *
	Linienzug spiegeln, an Kante spiegelt einen kompletten Linienzug der aktiven Skizze an einer Kante
	Ganze Skizze spiegeln, an Kante spiegelt die aktive Skizze an einer Kante
Skizze spiegeln, an 2 Punkten *
	Einzelnes Linienelement spiegeln, an 2 Punkten spiegelt einzelne Linienelemente der aktiven Skizze an einer durch 2 Punkte bestimmten Spiegelungsachse
	Linienzug spiegeln, an 2 Punkten spiegelt komplette Linienzüge der aktiven Skizze an einer durch 2 Punkte bestimmten Spiegelungsachse

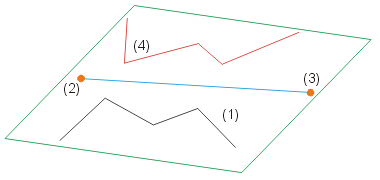

	Ganze Skizze spiegeln, an 2 Punkten spiegelt die aktive Skizze an einer durch 2 Punkte bestimmten Spiegelungsachse Beispiel (1) Original, (2) 1. Punkt der Spiegelungsgeraden, (3) 2. Punkt der Spiegelungsgeraden, (4) gespiegelte Skizze
3D-Skizze spiegeln **
	Kantenzug spiegeln, über 2 Kanten Spiegelt die aktive 3D-Skizze. Die Spiegelungsebene wird durch Identifizierung zweier Kanten bestimmt.
	Kantenzug spiegeln, über Kante/Punkt Spiegelt die aktive 3D-Skizze. Die Spiegelungsebene wird durch Identifizierung einer Kante und Bestimmung eines Punktes festgelegt.
	Kantenzug spiegeln, über 3 Punkte Spiegelt die aktive 3D-Skizze. Die Spiegelungsebene wird durch drei Punkte bestimmt.

* nur für ebene Skizzen, ** nur für 3D-Skizzen

Die Wiederholungsfunktionen arbeiten analog zu den namensgleichen Transformationsfunktionen. Zusätzlich muss hier die Anzahl der Kopien (inkl. Original) angegeben werden.
