Skizze > Zeichnen > Param...
Mit dieser Funktion ändern Sie die Voreinstellung der Kantenparameter. Dies sind die Farbe, Strichart und Schicht sowie Kombinationen dieser Werte.
Nehmen Sie die gewünschten Einstellungen vor und verlassen Sie das Fenster mit OK. Die gewählten Einstellungen werden bei nachfolgend erzeugten Skizzen berücksichtigt und gelten temporär für die aktuelle HiCAD-Sitzung.
Zur Voreinstellung für die Kantenparameter stehen auch folgende Möglichkeiten zur Verfügung:
Diese Einstellung gilt temporär, d.h. für die aktuelle HiCAD-Sitzung.
>Einstellungen durch Auswahl von Grundeinstellungen > 3D > Kanten und Flächen. Diese Einstellung
ist jedoch erst beim nächsten Start von HiCAD aktiv.
Weitere Funktionen für Kantenparameter finden Sie, indem Sie unter dem Symbol
auf
klicken.
Kantenparameter ändern
Mit diesen Funktionen ändern Sie die Parameter vorhandener Kanten. Zur Auswahl der Kanten stehen verschiedene Möglichkeiten stehen zur Verfügung. Bei allen Funktionen legen Sie zunächst die Kantenparameter fest und beenden das Eingabefenster mit OK. Danach fordert HiCAD Sie - je nach gewählter Funktion auf, die Kanten oder den Linienzug zu identifizieren bzw. ein Rechteck aufzuziehen.
|
|
einzelne Kanten durch Identifizierung (Ende der Identifizierung = mittlere Maustaste) |
|
alle vollständig innerhalb eines Rechtecks liegenden Kanten |
|
alle Kanten eines Linienzuges |
|
alle Kanten des aktiven Teils |
Kantenparameter, wie Referenzkante
Mit diesen Funktionen übernehmen Sie die Parameter einer beliebigen Kante (Referenzkante) für andere Kanten. Zur Auswahl der zu ändernden Kanten stehen folgende Möglichkeiten zur Verfügung.
|
einzelne Kanten durch Identifizierung (Ende der Identifizierung = mittlere Maustaste) |
|
alle vollständig innerhalb eines Rechtecks liegenden Kanten |
|
alle Kanten eines Linienzuges |
|
alle Kanten des aktiven Teils |
Kantenparameter, Default
weist Kanten die HiCAD-Defaultparameter zu. Dies sind die in der Datei
KNTPAR.DAT hinterlegten Parameter, die unter > Einstellungen durch Auswahl von Grundeinstellungen/3D/Kanten und Flächen geändert werden können.
|
einzelne Kanten durch Identifizierung (Ende der Identifizierung = mittlere Maustaste) |
|
alle vollständig innerhalb eines Rechtecks liegenden Kanten |
|
alle Kanten eines Linienzuges |
|
alle Kanten des aktiven Teils |
Verwandte Themen
Skizzenfunktionen (3D) • Arbeiten mit Skizzen (3D)
Version 1802 - HiCAD 3D | Ausgabedatum: 09/2013 | © Copyright 2013, ISD Software und Systeme GmbH

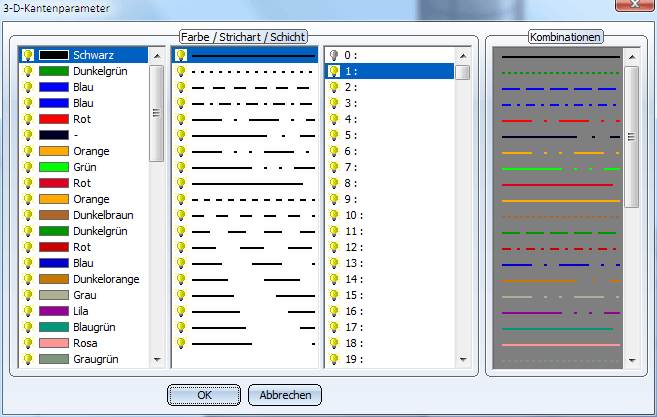

Das Dialogfenster Kantenparameter
