Konstruktion reduziert öffnen (3D)

Ob die Datenreduktion verwendet wird, hängt von den Optionen beim Öffnen der Konstruktion ab.

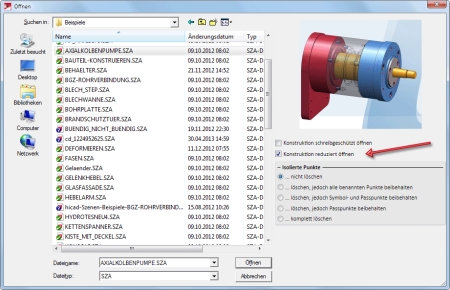

Konstruktion reduziert öffnen

Ist diese Checkbox aktiv, dann werden alle referenzierten 3D-Teile der Konstruktion reduziert dargestellt.

Isolierte Punkte

Mit diesen Optionen legen Sie die Behandlung isolierter Punkte fest. Dies kann für spätere Ausrichtung im Zusammenbau wichtig sein.

Isolierte Punkte nicht löschen	Alle in der Konstruktion vorhandenen isolierten Punkte werden beibehalten.
Isolierte Punkte löschen, jedoch alle benannten Punkte beibehalten	Alle benannten Punkte incl. der Symbol und Pass-punkte, werden beibehalten. Alle anderen isolierten Punkte werden gelöscht.
Isolierte Punkte löschen, jedoch Symbol- und Passpunkte beibehalten	Nur Symbol- und Passpunkte (isolierte Punkte mit einer speziellen Kennung) werden beibehalten. Alle anderen isolierten Punkte werden gelöscht.
Isolierte Punkte löschen, jedoch Passpunkt beibehalten	Nur Passpunkte werden beibehalten.
Isolierte Punkte komplett löschen	Alle isolierten Punkte werden gelöscht.

Nach dem Verlassen des Dialogfensters mit Öffnen wird die Konstruktion geladen. Dabei werden alle referenzierten 3D-Teile der Konstruktion reduziert dargestellt.
