Oberflächenzeichen einbauen (3D)

3D-Bemaßung + Text > Oberfläche/Toleranzen > Zeichen

Mit dieser Funktion ordnen Sie einem Teil ein Oberflächenzeichen zu.

So gehen Sie vor:

1. Wählen Sie im Dialogfenster Oberflächenangaben die gewünschten Einstellungen.

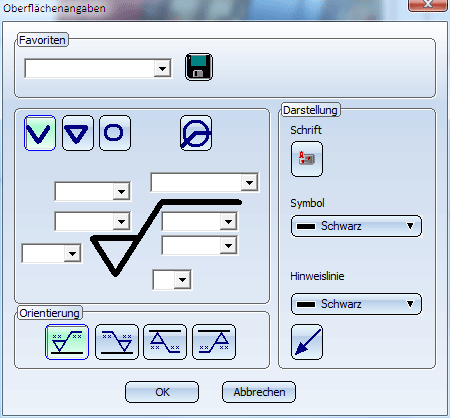

Das Dialogfenster Oberflächenangaben

2. Schließen Sie das Fenster mit OK. Nun wird das Oberflächensymbol platziert.
3. Identifizieren Sie zunächst eine Kante oder einen Zylinder des Teils, dem das Oberflächenzeichen zugeordnet werden soll.
4. Legen Sie den Bezugs- und damit den Einfügepunkt des Oberflächensymbols fest.
5. Soll das Oberflächensymbol mit Hinweislinie erstellt werden, dann können Sie jetzt die Hinweislinie durch Bestimmung der Zwischenpunkte ziehen. Sie beenden die Erstellung der Hinweislinie mit der rechten Maustaste.

Soll keine Hinweislinie erstellt werden, dann können Sie nach der Bestimmung des Bezugspunktes direkt die rechte Maustaste drücken.

Das Oberflächenzeichen wird nun wie folgt ausgerichtet:

• ohne Hinweislinie
  an der ausgewählten Kante
• mit Hinweislinie
  am letztem Segment der Hinweislinie

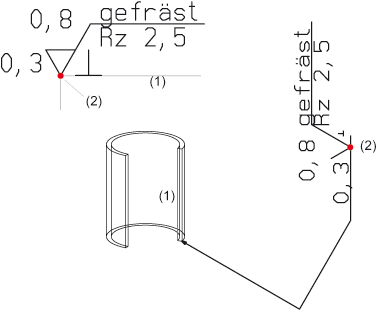

Ohne und mit Hinweislinie: (1) Kante, (2) Bezugspunkt
