Kreis-, Radien- und Durchmesserbemaßung (3D)

Kreis-, Radienbemaßung,variabel

Mit dieser Funktion bemaßen Sie den Durchmesser eines Kreises, den Radius eines Kreisbogens oder den Radius einer Zylinder-, Kegel-, Kugel- oder Torusfläche mit freier Position der Maßlinie.

Je nach identifiziertem Objekt ermittelt HiCAD das Durchmesser- oder das Radienmaß:

• Ist die identifizierte Kante ein Kreis, dann wird das Durchmessermaß erzeugt.
• Ist die identifizierte Kante ein Kreisbogen, wird das Radienmaß ermittelt.
• Bei der Flächenbemaßung wird ein Radienmaß erzeugt.

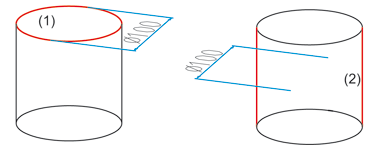

Links: Durchmesser über Kante , Rechts: Radius über Fläche

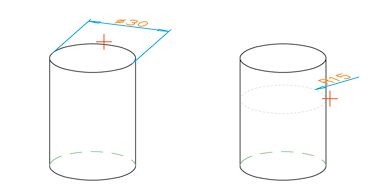

Kreis-, Radienbemaßung, achsparallel

achsparallele Bemaßung für den Durchmesser eines Kreises, den Radius eines Kreisbogens oder den Radius einer Zylinder-, Kegel-, Kugel- oder Torusfläche.

Je nach identifiziertem Objekt ermittelt HiCAD das Durchmesser- oder das Radienmaß:

• Ist die identifizierte Kante ein Kreis, dann wird das Durchmessermaß erzeugt. Die Seite auf der das Maß erzeugt wird, hängt davon der Cursorstellung beim Identifizieren der Kante ab. Die Enden der Maßhilfslinien liegen in den Quadrantenpunkten des identifizierten Kreises.
• Ist die identifizierte Kante ein Kreisbogen, wird das Radienmaß ermittelt. In diesem Fall wird ausgehend von dem für die Maßlinienlage bestimmten Punkt, der nächstgelegene Quadrantenpunkt ermittelt. Die Maßlinie geht durch diesen Quadrantenpunkt.
• Bei der Flächenbemaßung wird ein Radienmaß erzeugt.

Neues Durchmessermaß, frei

Durchmessermaß eines Kreises, eines Kreisbogens oder einer Fläche mit freier Position der Maßlinie

Neues Durchmesser maß, achsparallel

achsparalleles Durchmessermaß eines Kreises, eines Kreisbogens oder einer Fläche. Bei Kreisen oder Kreisbögen liegt die Maßlinie in einem der Quadrantenpunkte. Dieser wird bestimmt durch den für die Maßlinienlage angegebenen Punkt.

Neues Radiusmaß, frei

Radiusmaß eines Kreises, eines Kreisbogens oder einer Fläche mit freier Position der Maßlinie.
