Fasenbemaßung (2D)

2D Bemaßung + Text > Bearbeiten > PullDown-Menü Extras > Fase

Beim bemaßen von Fasen wird der Winkel an das Fasenmaß angehängt.

1. Identifizieren Sie den Anfangs- und Endpunkt der Fase.
2. Geben Sie den Fasenwinkel ein.
3. Bestimmen Sie einen Punkt für die Lage der Maßzahl.

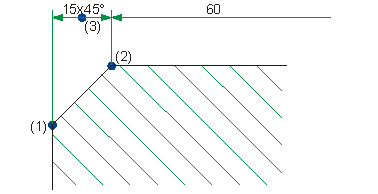

(1) Fasenanfang
(2) Fasenende
(3) Lage der Maßzahl
