Texturen definieren (Katalogeditor)

Sie benötigen zum Anlegen neuer Texturen ein entsprechendes Texturmuster, d.h. eine entsprechende Grafikdatei. Zugelassen sind die Bildformate: jpg, GIF, png, tif, Tiff, bmp und emf. Als Richtwert für die Erstellung neuer Texturmuster können Sie die von der ISD mitgelieferten Texturen verwenden: Größe 512 x 512 Pixel, 96 DPI

Vorgehensweise beim Anlegen neuer Texturen:

Erzeugen Sie zunächst eine entsprechende Grafik, die das gewünschte Texturmuster enthält.

Kopieren Sie die Grafikdatei in den HiCAD-Ordner KATALOGE > TEXTUREN > IMAGE.
Starten Sie den Katalogeditor und öffnen Sie den Katalog TEXTUREN.
Erweitern Sie eine der mitgeliefertenTexturtabellen.
Speichern Sie die Tabelle und verlassen Sie den Katalogeditor. Beim nächsten Neustart von HiCAD stehen Ihnen die neuen Texturmuster im Andockfenster Visuelle Effekte zur Verfügung.

Erweitern einer Textur-Tabelle

Starten Sie den Katalogeditor.
Öffnen Sie die gewünschte Texturtabelle.
Klicken Sie mit der rechten Maustaste auf eine Tabellenzeile und wählen Sie die Funktion Neuer Datensatz.

Tragen Sie die entsprechenden Daten ein.
Legen Sie falls gewünscht weitere Datensätze für Texturmuster an.
Speichern Sie die Tabelle.

Ein Beispiel:

Die abgebildeten JPG-Dateien Steine und Glanz_Gelb sollen als neue Texturen in die Tabelle VERSCHIEDENE aufgenommen werden.

Erweitern einer Textur-Tabelle

Starten Sie den Katalogeditor und öffnen Sie die Tabelle TEXTUR.
Öffnen Sie die gewünschte Texturtabelle.
Legen Sie wie oben beschrieben zwei neue Datensätze an.

Speichern Sie die Tabelle.

Nach dem Neustart von HiCAD stehen die neuen Texturen im Andockfenster Visuelle Effekte zur Verfügung.

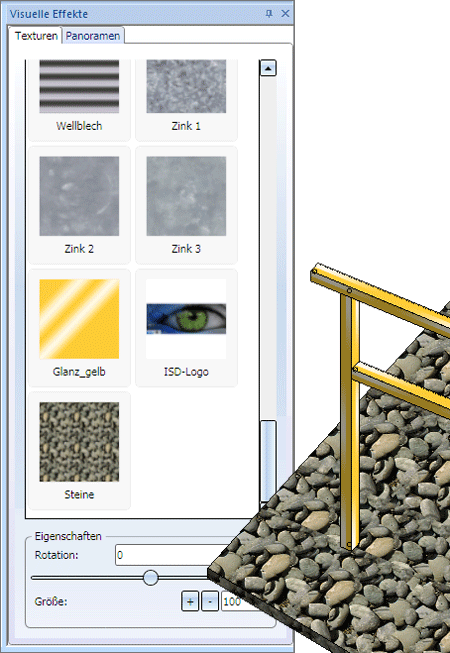

Andockfenster Visuelle Effekte und Beispielmodell

Hinweise:

Um mit dem Katalogeditor korrekt arbeiten zu können, benötigen Sie auf Ihrem Rechner Administratorrechte.
Mit dem Katalogeditor vorgenommene Änderungen an Katalogen und Tabellen können Auswirkungen auf andere HiCAD-/HELiOS-Anwender haben, beispielsweise wenn die Kataloge auf einem Server liegen und verschiedene Mitarbeiter eines Unternehmens darauf zugreifen. Sorgen Sie daher regelmäßig und insbesondere vor Änderungen/Erweiterungen für eine Datensicherung.
