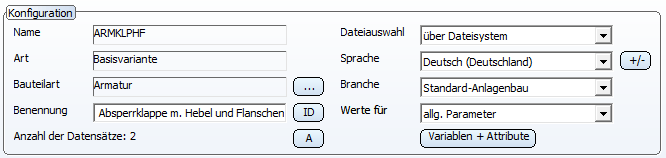

Dateiauswahl |
Dieses Feld entscheidet über die Quelle für die Variantendatei. Die Voreinstellung ist über Dateisystem. Falls HELiOS aktiv ist, dann stehen zusätzlich die Auswahlmöglichkeiten mit Datenbank über Dokumentstamm und mit Datenbank über Teilestamm zur Verfügung. |
|
Sprache |
Dieses Feld zeigt die aktuelle Arbeitsprache an. Mit einem Klick auf das Symbol |
|
Branche |
Hier können Sie die Branche zwischen Standard-Anlagenbau und Luftleitungen umschalten. Die dritte Auswahlmöglichkeit Nicht definiert ist für Varianten gedacht, die nicht aus dem Anlagenbau kommen und keine Informationen für Branche und Bauteilart enthalten. Für diese Varianten (in Planung) sind dann die Schaltflächen für die Bauteilart, die Sachnummer und konstante Attribute inaktiv, da diese Daten branchenabhängig sind.
|
|
Werte für |
Hier wählen Sie bei strukturierten Varianten die Variablengruppe, die zur Bearbeitung in das Tabellenfenster geladen werden soll. Die hier mögliche Auswahl wird bestimmt durch die Strukturbeschreibung der zur aktuellen Variante gehörenden Basisvariante. Diese Definitionen stehen in der Basisvarianten-Definitionsdatei. |
|
Name |
Hier wird der Name der aktuell geladenen Variante angezeigt.
Bei einer Basisvariante ist das Feld für Eingaben gesperrt! Beim Ableiten einer neuen Variante wird als Name zunächst UNBEKANNT
vergeben. Diesen Eintrag können Sie einfach mit dem gewünschten Namen
der neuen Variante überschreiben. |
|
Art |
Dieses Feld ist ein reines Anzeigefeld, das die Art der aktuellen Variante enthält:
|
|
Bauteilart |
Die Bauteilart innerhalb der gewählten Branche lässt sich durch einen Klick auf den Button Durch Klick des Buttons Die Felder für Sachnummer sowie die Variablen sind hier gesperrt. Diese werden separat über den Button |
|
Benennung |
Dieses Feld wird zur Definition des konstanten Attributs BENENNUNG benutzt. |
|

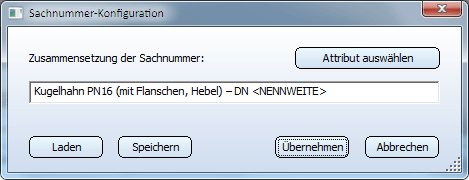

Sachnummer-Konfiguration |

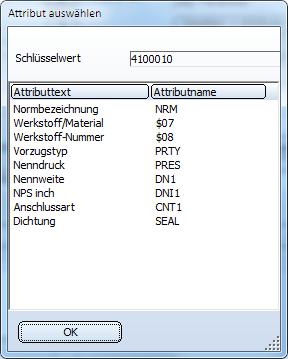

Die Konfiguration der Sachnummer erfolgt über den Button Dieser Button auf der Hauptoberfläche des Varianteneditors dient zur Konfiguration des Attributwertes zum Attribut Sachnummer. (Beim Bauteildatenabgleich mit der HELiOS-Datenbank wird der Inhalt dieses Attributes dem HELiOS-Bauteilattribut BESTELLVERMERK zugewiesen.) Klicken Sie auf Attribut auswählen (oder Ctrl+A drücken), wird eine Liste der für die aktuelle Bauteilart festgelegten Bauteilattribute (außer Sachnummer) gezeigt.
Mit Doppelklick in einer Zeile oder Markieren der Zeile und OK wird der entsprechende Attributname in das Edit-Feld an der aktuellen Cursor-Position eingefügt und dabei mit <> eingeklammert, wodurch der Name als Platzhalter für den eigentlichen Attributwert gekennzeichnet wird. Klicken Sie auf Speichern (oder Ctrl+S drücken), wird der Inhalt des Edit-Feldes als Sachnummerkonfiguration in einer Datei gespeichert, wenn diese Zeichenfolge dort noch nicht existiert. Zu jeder Bauteilart gibt es eine entsprechende Datei im Unterverzeichnis PlantParts\CatSearch, z.B. 1010011.DesignationConfig.txt. Sie können noch eine der für die aktuelle Bauteilart gespeicherten Sachnummerkonfigurationen wählen. Klicken Sie dazu auf Laden (oder Ctrl+L drücken). Mit Doppelklick oder Markieren und OK wird die entsprechende Konfiguration in das Edit-Feld eingetragen. Klicken Sie auf Übernehmen, wird zuerst gefragt, ob die im Edit-Feld angezeigte Sachnummerkonfiguration gespeichert werden soll, wenn sie noch nicht gespeichert wurde. Klicken Sie jetzt auf den Button |
|

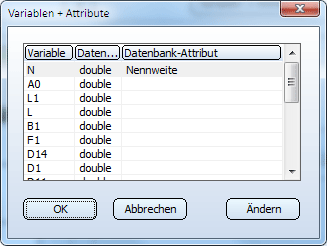

Variablen+Attribute |
Durch Klicken des Buttons Variablen+Attribute werden alle Variablen, die in der Variante definiert sind, mit dem zugehörigen Datentyp (Integer, Fließkomma oder String) und HELiOS-Attribut aufgelistet. Sie haben die Möglichkeit, den Namen von Variablen zu ändern, Variablen zu löschen, neue Variablen einzufügen sowie Variablen ein Datenbankattribut zuzuordnen. Sie erreichen die Bearbeitungsfunktionen für Variablen, indem Sie mit der rechten Maustaste in die Zeile der zu bearbeitenden Variable klicken. Alternativ können Sie das Kontextmenü auch über die Schaltfläche Ändern aktivieren. Bearbeitet wird dann die vorher markierte Zeile. Beachten Sie dabei bitte, dass sich die Bearbeitung nur auf Variablen beziehen darf, die keinen Einfluss auf die Geometrie des Bauteils haben. Eine solche Variable kann z.B. das Gewicht repräsentieren. Die einzige Aufgabe dieser Variablen ist es, die damit verbundenen Werte an das zugeordnete Datenbankattribut zu liefern. Ändert man den Namen einer Variablen, die für die Geometrie des Bauteils benötigt wird, dann wird die Variante unbrauchbar. Die Änderung eines Variablennamens oder die Änderung einer Attributzuordnung kann auch durch einen Doppelklick auf die entsprechende Listenzelle aufgerufen werden. Um einer Variablen ein Datenbankattribut zuzuordnen oder die Zuordnung zu ändern, verwenden Sie die Funktion Attributzuordnung des Kontextmenüs. Geben Sie dann einfach Namen des gewünschten Datenbankattributes an. Wenn Sie eine Variable einfügen möchten, können Sie auch den Datentyp (DBL für Fließkomma, INT für Integer, STR für String) anpassen. Die Länge eines neuen Variablenamens darf nicht großer als 4 sein. Wenn Sie das Dialogfenster Variablen + Attribute mit OK verlassen, werden die Änderungen übernommen. Eine gelöschte Variable erhält den Namen “—“. (Sie kann durch Umbenennen wiederhergestellt werden.) Erst beim Speichern der Variante wird die so gekennzeichnete Variable gelöscht. Sichtbar wird dies erst, wenn die Datei danach erneut geöffnet wird. |
Verwandte Themen
Version 1702 - HiCAD Varianteneditor | Ausgabedatum: 9/2012 | © Copyright 2012, ISD Software und Systeme GmbH
die
öffnen Sie das Dialogfenster Sprache wählen. Dort haben Sie die Möglichkeit, weitere Arbeitssprachen auszuwählen.

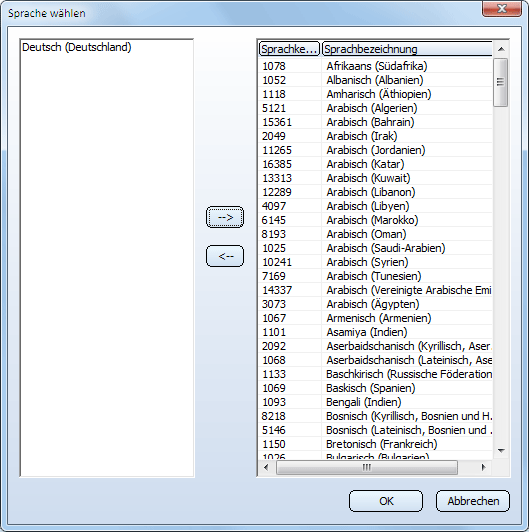

Dialogfenster Sprache wählen
Bitte verwenden Sie bei der Erstellung und Bearbeitung von Varianten im Anlagenbau ausschließlich die Branchen Standard-Anlagenbau oder Luftleitungen.
auswählen. Konstante Attribute, die für die Bauteilart vorgegeben werden und für alle Datensätze gelten sollen, sind nun editierbar.
werden diese konstanten Attribute aufgelistet.
bzw. die Schaltfläche Variablen+Attribute bearbeitet.
