Stabelemente (3D-STB)

Stahlbau >Neu > Norm... > Stabelemente

Stabelemente lassen sich beispielsweise für Entwürfe einer Stahlbaukonstruktion sinnvoll einsetzen. Sie dienen der Skizzierung von Profilen und werden später durch "richtige" Profile ersetzt.

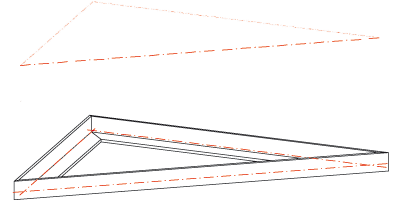

Oben: Stabelemente - Unten: Stabelemente gegen Normprofile ausgetauscht und auf Gehrung geschnitten

Hinweise:

• Stabelemente werden als Hauptteile mit der Sachnummer (Bezeichnung) STAB erzeugt. Sie besitzen keine Profilinformationen wie z.B. Material, Profilart etc.
• Stabelemente werden mit der Profildarstellung Nur Achsen dargestellt.
• Stabelemente werden bei der Gleichteilerkennung und Positionierung nicht mit berücksichtigt, da sie nur Platzhalter für Profile sind.
• Mit der Funktion Austauschen können Stabelemente durch Profile ersetzt werden.
