Gitterrost DIN24537 aus Skizze (3D-STB)

Stahlbau > Blech neu > Gitterrost DIN24537 aus Skizze

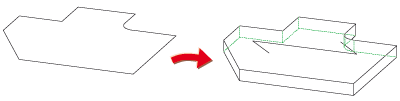

Mit dieser Funktion leiten Sie Gitterroste nach DIN 24537 aus einer in der Konstruktion vorhandenen Skizze ab.

1. Wählen Sie die gewünschte Ausführung:
2. P Pressrost (Querstäbe aus Flachstahl)
3. SP Schweißpressrost (Querstäbe aus verdrilltem Vierkantstahl)

3. Identifizieren Sie anschließend die Skizze.
4. Legen Sie die Tragstabrichtung durch Identifizierung einer geraden Kante oder durch die Bestimmung zweier Punkte fest. Hieraus wird der Drehwinkel zur x-Achse der Erzeugungsskizze ermittelt.
5. HiCAD blendet eine grafische Vorschau ein. Bestimmen Sie einen Passpunkt auf dem Gitterrost und die Lage dieses Punktes in der Konstruktion.
6. Sie können dann weitere Stufen des gewählten Typs einbauen oder die Funktion mit der mittleren Maustaste (ESC) beenden.

Hinweise:

• Um das Gitterrost als Nebenteil einzubauen, wählen Sie die entsprechende Funktion unter .
• Wird das Gitterrost als Nebenteil eingebaut, dann wird als Bezugsteil das aktive Teil verwendet. Ist dieses ein Baugruppenteil, wird das Gitterrost direkt als Nebenteil dieses Baugruppenteiles erzeugt. Wenn das aktive Teil das Hauptteil einer Baugruppe ist, entsteht das neue Gitterrost als Nebenteil des zum Hauptteil gehörenden Baugruppenteiles. Bei einem stücklistenrelevanten aktiven Teil, das kein Baugruppenteil und kein Hauptteil einer Baugruppe ist, wird eine neue Baugruppe gebildet, von der dann das aktive Teil zum Hauptteil und das Gitterrost zum Nebenteil dieser neuen Baugruppe wird.

• Nachträglich lässt sich die Tragstabrichtung entweder im Featureprotokoll durch Eingabe eines anderen Drehwinkels ändern oder mit der Funktion Gitterroste - Tragstabrichtung ändern.
