Zeichnungsableitung

Konstruktion > Positionierung/Detaillierung > Zeichnungsableitung

Die Funktionalität der Werkstattzeichnung im Stahlbau ist mit der Version 2012 zu einer Funktion für die allgemeine Zeichnungsableitung ausgebaut worden. Hier werden jetzt auch allgemeine Bauteile, z.B. des Maschinenbaus, berücksichtigt. Die Funktion finden Sie - ebenso wie die Funktionen zur Positionierung und Detaillierung – auf der Registerkarte Konstruktion.

Übersichtliche, gut lesbare technische Zeichnungen, z.B. Werkstattzeichnungen, Übersichts- oder Fertigungszeichnungen sowie Einzelteilansichten sind für eine sichere Planung und Fertigung unbedingt erforderlich. Die automatisierte und optimierte Erstellung/Verwaltung dieser wichtigen Unterlagen basiert in HiCAD auf modernsten Techniken und sorgt selbst bei ausgedehnten Konstruktionen für die schnelle Generierung übersichtlicher Fertigungsunterlagen - mit fertigungsgerechter Vermaßung und Beschriftung. HiCAD ermittelt automatisch die benötigte Anzahl an Zeichenblättern für die zu detaillierenden Bauteile und verteilt die Fertigungsansichten mit praxisgerechten Logiken auf den Zeichnungen.

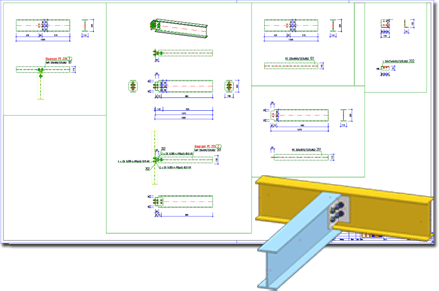

Beispiel einer Werkstattzeichnung (rechts das Ausgangsmodell)

Der Automatismus für Zeichnungsableitungen im Überblick:

• Leistungsstarke Funktionalitäten zur Zeichnungsgenerierung + Verwaltung
• Verwaltung aller Einzelteil-Ansichten in einer Ansichtsgruppe - einschließlich der ansichtsübergreifenden Parameter
• Automatische, kollisionsfreie und Platz sparende Ausrichtung der Ansichten und Ansichtsgruppen sowie der Positionsnummern, Beschriftungen, Maße etc.
• Ansichtsausrichtung entsprechend Einbaulage und senkrecht zu Schnitten
• Automatische Aufteilung der Fertigungsansichten auf mehrere Zeichnungsblätter mit Zeichnungsrahmen
• Automatische Teilebeschriftung mit Kollisionsvermeidung in komplexen Situationen
• Automatische Integration von Baugruppen-Stücklisten in die Werkstattzeichnung
• Integrierte Zeichnungserstellung für Kantbleche, allgemeine 3D-Teile und Baugruppen
• Erzeugung vermaßter Schnittansichten für angeschweißte Teile
• Tiefenbegrenzung für Schnitt- und Detailansichten
• Individuelle Ansichten, Schnitte und Details
• Individuell ergänzte Bemaßungen und Beschriftungen
• Einblenden von Rasterachsen und assoziativer Achsbeschriftung
• Einblenden der Bauteilumgebung mit flexibel konfigurierbaren Darstellungsparametern
• Individuell konfigurierbare Bemaßungsregeln für jedes Maß der Zeichnung (gilt nicht für allgemeine Teile)
• Verwendungsart-abhängige Konfigurationen (z.B. für Träger, Stütze, Riegel, Geländer)
• Schattierte Ansichten auch in der Zeichnung
• Umfangreiche Möglichkeiten zur Nachbearbeitung und Ergänzung der Zeichnungen

Wenn Sie die HELiOS HiCAD BIM-PLM Suite einsetzen, dann beachten Sie bitte unbedingt die im Abschnitt HELiOS HiCAD BIM-PLM  aufgeführten Informationen. Beim Einsatz dieser Suite stehen die BIM/PLM-Funktionen sowie die Funktionen zur Positionierung, zur Erstellung von Fertigungszeichnungen, Generierung von Stücklisten etc. auf der speziell auf das Bauwesen abgestimmten Registerkarte PDM  zur Verfügung. Darüber hinaus werden hier HiCAD Schriftfelder, Zeichnungsrahmen, Stücklistenvorlagen sowie die HELiOS-Masken automatisch für den BIM-PLM-Einsatz konfiguriert.
