Betontreppe (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Treppen + Geländer > Treppen > Betontreppe

Mit dieser Designvariante lassen sich Betontreppen in die HiCAD-Konstruktion einbauen.

Konfigurationen verwalten

Konfigurationen für Betontreppen lassen sich speichern, sodass Sie jederzeit auf Ihre individuellen Konfigurationen zugreifen können.

Folgende Funktionen und Informationen stehen Ihnen zur Verwaltung der Konfigurationen zur Verfügung:

	Umbenennen der aktuellen Konfiguration
	Speichern der Konfiguration
	Speichern der Konfiguration unter einem andern Namen
	Löschen der Konfiguration
	Zurücksetzen der Eingabefelder auf den zuletzt in der Konfiguration gespeicherten Stand.
	Hinweis darauf, dass die aktuelle Konfiguration geändert, aber noch nicht gespeichert wurde.

Um eine Konfiguration zu laden, wählen Sie diese einfach in der Listbox aus. Um eine neue Konfiguration zu erstellen, laden Sie eine bereits vorhandene Konfiguration. Speichern Sie diese unter einem anderen Namen und ändern Sie dann diese Kopie.

Mehr zur Konfiguration

Mit dem Regeleditor lassen sich kundenspezifische Konfigurationen definieren - unter Berücksichtigung stahlbauspezifischer Normen und Konstruktionsrichtlinien (Regeln). Dieser Regeleditor erfordert Programmierkenntnisse - insbesondere Kenntnisse der API - und sollte daher nur von Anwendern mit entsprechender Erfahrung verwendet werden.

Betontreppe konfigurieren

Bei der Bestimmung der Treppe haben Sie die Wahl zwischen den Optionen

Länge + Winkel
Länge + Höhe.

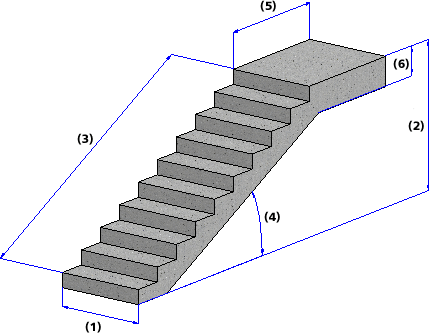

Je nach gewählter Option stehen folgende Eingabefelder zur Verfügung:

	Länge + Winkel	Länge +Höhe
(1)	Breite	Breite
(2)	Höhe	Höhe
(3)	Länge	Länge
	Anzahl der Stufen	Anzahl der Stufen
(4)	Winkel	Winkel
(5)	Podium Länge	Podium Länge
(6)	Podium Dicke	Podium Dicke

Im unteren Bereich des Dialogfensters legen Sie die Dicke der Treppe fest. Dabei können Sie wählen, ob diese in Treppenrichtung oder in vertikaler Richtung gelten soll.

Wenn Sie das Dialogfenster mit OK verlassen, wird die Treppe mit den angegebenen Werten eingebaut. HiCAD zeigt dazu eine Vorschau der Treppe an. Bestimmen Sie dann einen Passpunkt auf der Treppe und die Lage dieses Punktes in der Konstruktion.

Der Treppe wird automatisch das Material Beton zugewiesen.
