Stahlbau > Neu > Neues Profil, Querschnitt aus Referenzprofil übernehmen
Mit dieser Funktion übernehmen Sie den Querschnitt eines anderen Profils - eines so genannten Referenz-Profils. Dabei sind auch Profile zugelassen, die aus Skizzen abgeleitet wurden.
Nach dem Aufruf der Funktion blendet HiCAD die Menüleiste Einbauoptionen an und fordert Sie auf, das Referenz-Profil zu identifizieren.
Der Einbau des neuen Profils erfolgt analog zum Einbau von Normprofilen.

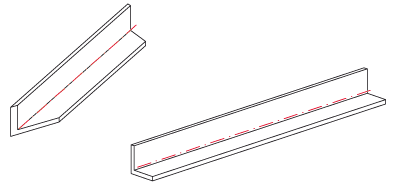

Links: Referenzprofil mit Anschnitt - Rechts: Neues Profil, der Anschnitt wird nicht übernommen
Es wird ausschließlich der Profiltyp übernommen, nicht aber Bearbeitungen wie Anschnitte, Ausklinkungen etc.
