Profil aus Skizze (3D-STB)

Stahlbau > Neu > Profil aus Skizze

Diese Funktion leitet ein Profil aus einer beliebigen – in der aktuellen Konstruktion vorhandenen - Skizze ab.

1. Erstellen Sie ggf. die entsprechende Skizze. Beachten Sie beim Zeichnen der Skizze, dass der Abstand der Skizze zum Koordinatensystem entscheidend für die spätere Lage des eingebauten Profils ist. Das Profil wird mit dem gleichen Abstand zur xy-Ebene eingebaut, den die Skizze zum Ursprung des Koordinatensystems hat. Die Profilachse wird immer in den Koordinatenursprung gelegt.
2. Nach dem Aufruf der Funktion Profil aus Skizze fordert HiCAD zunächst die Eingabe der Profilbezeichnung an. Diese wird u.a. im ICN und in der Stückliste verwendet. Als Defaulteinstellung wird Skizzenprofil vorgeschlagen. Geben Sie die gewünschte Bezeichnung ein, und beenden Sie die Eingabe mit OK.
3. Wählen Sie das Material aus, und verlassen Sie das Fenster mit OK.
4. Identifizieren Sie die Skizze, und bestimmen Sie einen 3D-Punkt für die Lage der Profilachse.

Anschließend beginnt der eigentliche Einbaudialog. Dieser erfolgt analog zum Einbau von Normprofilen. Wählen Sie also die gewünschten Einbauoptionen, bestimmen Sie den Anfangs- und ggf. den Endpunkt des Profils.

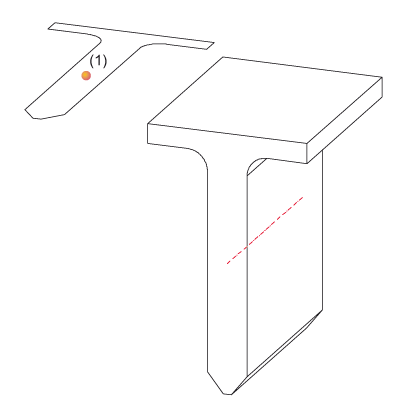

Aus einer Skizze  (links)  abgeleitetes Profil, (1) Punkt für Profilachse

Hinweise:

• Der Querschnitt eines aus einer Skizze abgeleiteten Profils lässt sich über die Featuretechnik nachträglich verändern. Die Skizze ist im Feature-Protokoll eingetragen und kann dort geladen und bearbeitet werden.

• Im Gegensatz zu den übrigen Stahlbauprofilen ist bei Profilen, die aus einer Skizze abgeleitet werden, auch eine Punktverschiebung im Rechteck quer zur Profilachse möglich.
