Einbauoptionen - Einbau entlang Kantenzug (3D-STB)

Stahlbau > Neu > Profile

Hier bauen Sie Profile entlang eines 3D-Kantenzuges ein. Die Kanten des Kantenzuges werden mit Profilen des gewählten Typs belegt. Dabei werden die einzelnen Profile in Abhängigkeit vom Kantenzug auf Gehrung geschnitten oder gekrümmt. Beim Aufruf der Funktion muss der Kantenzug in der Konstruktion vorhanden sein.

1. Identifizieren Sie die Leitlinie (den 3D-Kantenzug) am Anfang oder Ende. Beachten Sie, dass die gewählte Seite bei unsymmetrischen Profilen,wie L-Profilen, Auswirkungen auf die Einbaurichtung des Profils hat.
2. HiCAD zeigt eine Vorschau des Profilquerschnitts an. Während der Anzeige können Sie das Profil mit den Optionen der Menüleiste Einbauoptionen verändern. Im Einzelnen stehen folgende Möglichkeiten zur Verfügung:
3. Drehung oder Ausrichtung des Profils,
4. Passpunkt ändern,

1. Wahl eines anderen Profils für den Querschnitt durch Drücken der rechten Maustaste und Auswahl des Profils.

3. Soll das Profil - wie im Querschnitt angezeigt – verlegt werden, dann starten Sie den Vorgang mit der linken Maustaste.

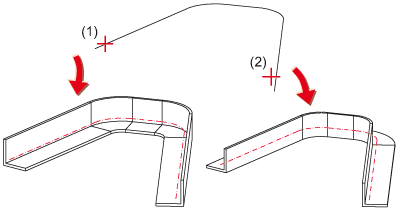

Verlegung eines L-Profils entlang eines Kantenzuges: (1) Identifizierung am Anfangspunkt, (2) Identifizierung am Endpunkt

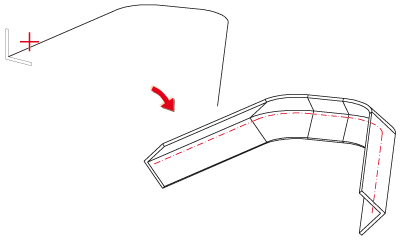

Passpunkt geändert und Profil um 45° gedreht

Der gewählte Kantenzug darf nur aus Geraden und Kreisbögen bestehen. Enthält der Kantenzug andere Elemente wie z.B. Ellipsen oder B-Spline-Kanten dann erscheint die Meldung Kantenzug enthält unzulässige Kanten. Sie haben dann die Möglichkeit, einen anderen Kantenzug auszuwählen oder die Identifizierung abzubrechen.
