Das Dialogfenster Positionierung (3D-STB)

Konstruktion > Positionierung /Detaillierung > Auto... > Parameter ändern

Zur Einstellung und Änderung der Positionierungsparameter wird das Dialogfenster Positionierung angezeigt.

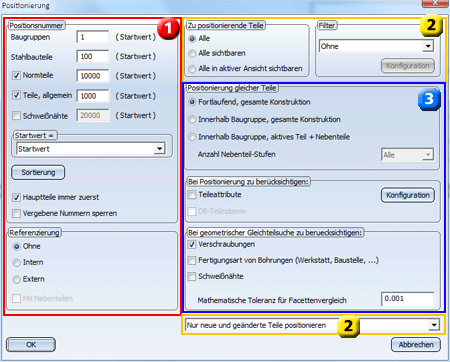

Das Fenster lässt sich in folgende Bereiche unterteilen:

(1)	Positionsnummer, Startwert, Sortierung und Referenzierung
(2)	Auswahl der zu positionierenden Teile und setzen von Filtern
(3)	Einstellungen für die Positionierung von Gleichteilen und die Gleichteilsuche

Hinweise:

Ob die Listbox unten rechts im Dialogfenster aktiv ist, hängt von der Systemdatei STB_PARAMETER.DAT ab. Diese enthält den Schalter:

---> Positionierung:
====================
vorhandene Positionsnummern beim Ändern von Bauteilen ebenfalls als geändert markieren (0 = nein, 1 = ja) :
1

Steht dieser Eintrag auf 1 (ja), dann wird bei der Bearbeitung bereits positionierter Teile die Positionsnummer nach der Bearbeitung mit einem negativen Vorzeichen versehen. In diesem Fall können Sie in der oben genannten Listbox wählen, ob nur neue und geänderte Stahlbauteile oder alle Teile (erneut) positioniert werden sollen. Das bedeutet, Sie können die Positionierung gezielt für geänderte Teile (mit negativer Positionsnummer) durchführen.

Die in HiCAD verwendbaren Teileattribute werden zentral in der Katalogtabelle "Systemeinstellungen - System Attribute" verwaltet. Dies wird auch bei der Positionierung und Gleichteilsuche berücksichtigt und zwar bei der Sortierung, Filterung und bei der Konfiguration der zu berücksichtigenden Gleichteilerkennungsattribute.
