Gitterroststufe austauschen (3D-STB)

Stahlbau > Weitere Funktionen > Extras > Austauschen > Gitterroststufe

Mit dieser Funktion lassen sich Gitterroststufen nachträglich gegen andere Gitterroststufen austauschen.

Identifizieren Sie die Gitterroststufe, die Sie austauschen wollen.

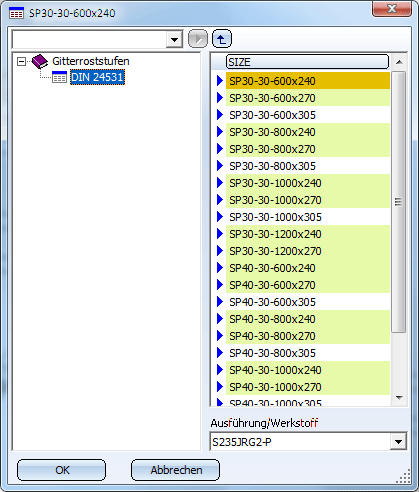

Wählen Sie im angezeigten Katalog die Stufe aus, gegen die Sie das Original austauschen wollen. Wählen Sie ggf. die Ausführung bzw. den Werkstoff und beenden Sie das Fenster mit OK.

Die neue Gitterroststufe wird als Vorschau eingeblendet.

Bestimmen Sie einen Passpunkt auf der Stufe und legen Sie dann die neue Lage dieses Punktes in der Konstruktion fest.

Anstelle einer Punkteingabe können Sie mit der rechten Maustaste jeweils auch den Nullpunkt wählen.

Alternativ können Sie die Funktion auch über das Kontextmenü aufrufen. Dazu klicken Sie mit der rechten Maustaste auf die Gitterroststufe und wählen dann die Funktion Austauschen .
