Austauschen (3D-STB)

• Profil gegen Normprofil austauschen
• Weitere Austauschfunktionen

Austauschen

Stahlbau > Weitere Funktionen > Austauschen

Mit dieser Funktion ersetzen Sie ein eingebautes Profil durch ein Normprofil. Vorgehensweise:

1. Identifizieren Sie das auszutauschende Profil. Es wird derselbe Dialog wie beim Einbau von Normprofilen gestartet, d.h. das Auswahlfenster für Normprofile wird angezeigt.
2. Wählen Sie das Austauschprofil aus. Beenden Sie das Fenster mit OK.
3. Das Fenster Fixpunkt wird angezeigt. In diesem Fenster können Sie - um das neue Profil genau zu platzieren - eine neue Bezugsachse des auszutauschenden Profils und die Bezugsachse des neuen Profils festlegen. Um das neue Profil beim Einbau zu drehen, können Sie darüber hinaus den Drehwinkel bestimmen. Nehmen Sie die gewünschten Einstellungen vor.
4. Verlassen Sie das Fenster mit OK.

Das Profil wird ausgetauscht. Alle Bearbeitungen, die Sie am auszutauschenden Profil durchgeführt haben, werden - sofern sie plausibel sind - übernommen.

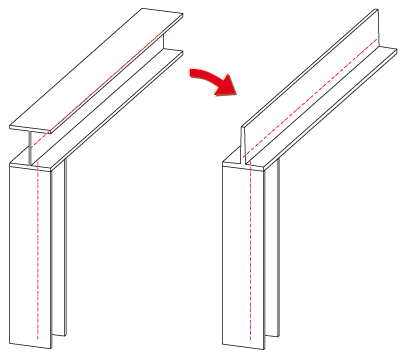

Beispiel 1

I-Profil ersetzt durch T-Profil, Bezugspunkt altes Profil: oben links, Bezugspunkt neues Profil: oben rechts, Drehung 180°

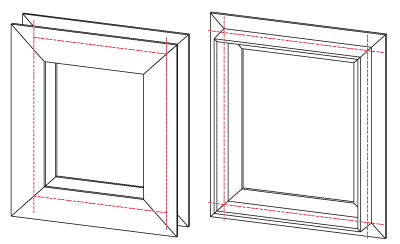

Beispiel 2

Austausch mehrerer auf Gehrung geschnittener I-Profile gegen T-Profile (über Teileliste)

Hinweise:

• Die Bearbeitungen, die an dem auszutauschenden Profil durchgeführt wurden, werden nur übernommen, wenn sie plausibel sind. HiCAD führt dazu automatisch eine Plausibilitätskontrolle durch. Kann ein Bearbeitungsschritt an dem neuen Profil nicht durchgeführt werden, dann erscheint eine entsprechende Meldung.
• Dieses Verfahren lässt sich insbesondere einsetzen, um in Entwurfskonstruktionen Stabelemente durch die richtigen Profile zu ersetzen.
• Auch der Austausch mehrerer Profile in einem Arbeitsschritt ist möglich. Dazu bestimmen Sie eine entsprechende Teileliste, d.h. Sie wählen alle Profile aus, die ersetzt werden sollen. Die Funktion aktivieren Sie dann über das Kontextmenü, indem Sie eines der Profile mit der rechten Maustaste anklicken.
• Bei einem Baureihenprofil reicht es aus, ein Nebenteil zu markieren. Das ganze Profil wird ersetzt.

Weitere Austauschfunktionen

Stahlbau > Weitere Funktionen > Aust...

Unter  stehen weitere Austauschfunktionen zur Verfügung, mit denen Sie Profile durch ein Typen- oder Skizzenprofil, ein mehrteiliges Normprofil oder ein Profilblech ersetzen. Darüber hinaus finden Sie hier Funktionen, mit denen Sie Profile durch Baureihenprofile ersetzen können, die Sie über den Katalog, den Explorer, logiKal oder den Dokument-/Teilestamm auswählen.

Vorgehensweise:

1. Wählen Sie die gewünschte Funktion.
2. Identifizieren Sie das auszutauschende Profil. In Abhängigkeit von der gewählten Funktion wird derselbe Dialog wie beim Einbau von Profilen gestartet. Haben Sie beispielsweise die Funktion Austauschen in Typenprofil gewählt, dann wird das Dialogfenster Typenprofile angezeigt.
3. Wählen Sie je nach gewählter Funktion das Austauschprofil, die Baureihe bzw. die Skizze aus. Bei der Funktion Austauschen in Skizzenprofil werden Sie anschließend aufgefordert, Attribute wie die Bezeichnung (Sachnummer), Gewicht/Länge oder das Material einzugeben. Beenden Sie das Fenster nach der Eingabe mit OK.
4. Das Fenster Fixpunkt wird angezeigt. In diesem Fenster können Sie - um das neue Profil genau zu platzieren - eine neue Bezugsachse des auszutauschenden Profils und die Bezugsachse des neuen Profils festlegen. Um das neue Profil beim Einbau zu drehen, können Sie darüber hinaus den Drehwinkel bestimmen. Nehmen Sie die gewünschten Einstellungen vor.
5. Verlassen Sie das Fenster mit OK.

Das Profil wird ausgetauscht. Alle Bearbeitungen, die Sie am auszutauschenden Profil durchgeführt haben, werden - sofern sie plausibel sind - übernommen.
