Längenänderung
Die Profillänge wird um einen bestimmten Betrag geändert. Ein positiver Wert verlängert das Profil, ein negativer Wert bewirkt eine Verkürzung.
- Identifizieren Sie das Profil an seinem zu verlängernden Ende.
- Geben Sie den Wert für die Längenänderung an.
Profil ändern über neue Gesamtlänge
Das Profil wird durch die Angabe der neuen Gesamtlänge verkürzt bzw. verlängert.
- Identifizieren Sie das Profil an seinem zu verlängernden Ende.
- Geben Sie die neue Gesamtlänge an.

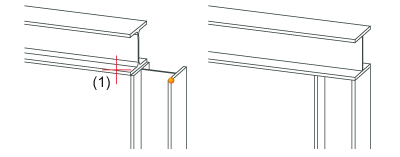

Profillänge ändern bis Punkt
Das Profil wird bis zu einem beliebigen 3D-Punkt der Konstruktion verkürzt/verlängert.
- Identifizieren Sie das Profil an seinem zu verlängernden Ende.
- Bestimmen Sie den 3D-Punkt, bis zu dem das Profil verlängert bzw. verkürzt werden soll.
Vom angegebenen 3D-Punkt wird ein Lot auf die Profilachse gefällt und die Profillänge bis zu diesem Punkt verlängert bzw. verkürzt.
Die Stirnkontur bleibt bei der Längenänderung erhalten!
Länge eines Profils bis Punkt ändern
