Ausklinken (3D-STB)

Stahlbau > Ausklinken

Mit den Funktionen unter Ausklinken schließen Sie ein Profil an ein anderes Profil an. Dabei wird das anzuschließende Profil mit einer Ausklinkung versehen. Dies kann mit oder ohne Verlängerung des anzuschließenden Profils erfolgen.

Ausklinken mit Verlängern, aktuelle Parameter

Die Ausklinkung erfolgt mit Verlängerung unter Verwendung der aktuellen Ausklinkparameter. Diese Parameter legen Sie mit der Funktion Stahlbau > Weitere Funktionen > Einstellungen Stahlbau fest.

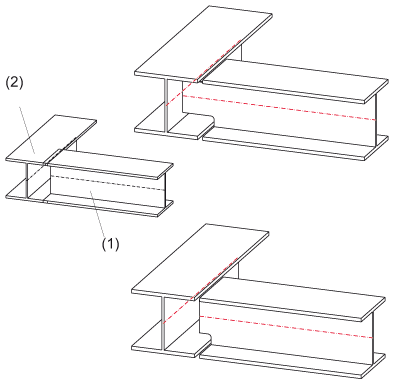

Identifizieren Sie zuerst das anzuklinkende Profil und dann das Profil, an das angeschlossen werden soll. HiCAD versieht das erste identifizierte Profil automatisch mit einer Ausklinkung.

Ausklinken ohne Verlängern, aktuelle Parameter

wie oben, aber ohne Verlängerung

Wollen Sie nicht die aktuellen Ausklinkparameter verwenden, dann verwenden Sie jeweils die Funktionen unter .

Ausklinken mit Verlängern, Neue Parameter

Die Ausklinkung erfolgt mit Verlängerung. Vorher wird die Registerkarte Ausklinkparameter der Funktion Stahlbau > Weitere Funktionen > Einstellungen Stahlbau angezeigt. Hier ändern Sie den Ausklinktyp, die Länge und die Höhe der Ausklinkung etc. Wenn Sie das Fenster mit OK verlassen, werden die neuen Einstellungen übernommen. Für nachfolgend – während der aktuellen HiCAD-Sitzung - erzeugte Ausklinkungen werden diese Parameter verwendet.

Ausklinken ohne Verlängern, Neue Parameter

wie oben, aber ohne Verlängerung

Beispiel 1

Beispiel 2

Verwandte Themen

Profile bearbeiten (3D-STB) • Stahlbau-Funktionen
