Anschneiden an Kante

Schneiden eines Profils an einer 3D-Kante. Die Kante kann auch durch 2 Punkte festgelegt werden.

Beispiel

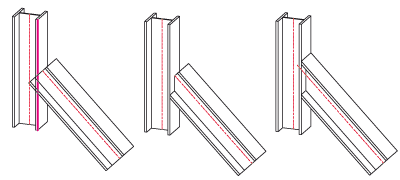

Links: Originale, Mitte: ohne Verlängern, Rechts: mit Verkürzen

Anschneiden an Profilaußenkante

Schneiden eines Profils an der Außenkante eines anderen Profils. Das Schnittprofil muss an der Schnittseite identifiziert werden. Die Verwendung dieser Funktionen ist insbesondere beim Anschneiden von Rundprofilen, Rohren o.ä. sowie beim Arbeiten mit den neuen Designvarianten sinnvoll.

Beispiel

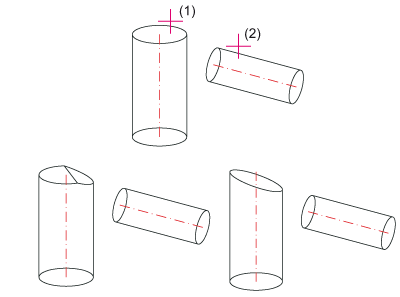

Profil (1) anschneiden an Profilaußenkante (2), Unten links: ohne Verlängern, Rechts: mit Verlängern

2D-Linie

Schneiden eines Profils an einer 2D-Linie. Die Schnittebene wird senkrecht zur Bildschirmebene projiziert. Die 2D-Schnittlinie kann auch durch Bestimmung zweier Punkte festgelegt werden.

Beispiel

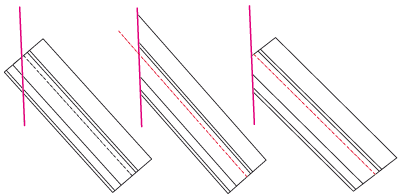

Links: Originale,  Mitte: mit Verlängern,  Rechts: ohne Verlängern

Anschneiden an Fläche

Schneiden eines Profils an einer Fläche. Zur Definition der Schnittfläche stehen folgende Möglichkeiten zur Verfügung:

  • 2 Kanten
    Die erste Kante stellt die x-, die zweite Kante die y-Achse dar.
  • Kante-Punkt
    Identifiziern Sie die Kante als x-Achse in der Nähe des lokalen Nullpunktes. Der Punkt bestimmt die y-Achse
  • 3 Punkte
    Der erste Punkt ist der Ursprung des neuen Koordinatensystems, der zweite und dritte Punkt sind Punkte auf der x- bzw. der y-Achse
  • Fläche
    Bestimmung einer Fläche durch Identifizierung zweier Kanten
  • Senkrecht zu Kante
    Bestimmung einer Fläche durch Identifizierung zu einer Kante. Die Fläche wird dann senkrecht zu dieser Kante erzeugt.
  • Beim Anschnitt mit Verlängern werden die Profillänge sowie der Anschnittwinkel am identifizierten Profilende verändert!
Beispiel

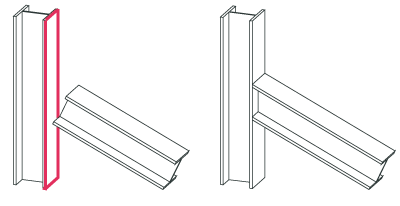

Anschneiden an einer Fläche mit Verlängern

3D-Teil

Schneiden eines Profils an einem Rohr. Beachten Sie, dass sich der Anschnitt nur dann durchführen lässt, wenn eine echte Schnittfläche der Teile existiert.

Beim Anschnitt mit Verlängern wird das anzuschneidende Profil dem Rohr angepasst. Beim Anschnitt ohne Verlängern wird nur das Stück des Profils, das am Teil anliegt bzw. es durchdringt, angeschnitten.

Beispiel

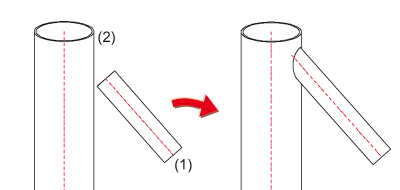

Anschneiden eines Rohrs (1) an einem anderen Rohr (2) mit Verlängern



Gehrungsschnitt

Diese Funktion schneidet zwei Profile auf Gehrung. Der Schnitt kann bündig oder mit Luftspalt erfolgen.

Ist der Luftspalt 0, werden die Profile bündig auf Gehrung geschnitten, d.h. zwischen den Schnittflächen entsteht keine Lücke.

Bei Werten >0, wird zwischen den Schnittflächen ein definierter Spalt eingefügt. Beide - bündig geschnittenen - Profile werden jeweils um die Hälfte des Spaltmaßes verkürzt.

Beispiel

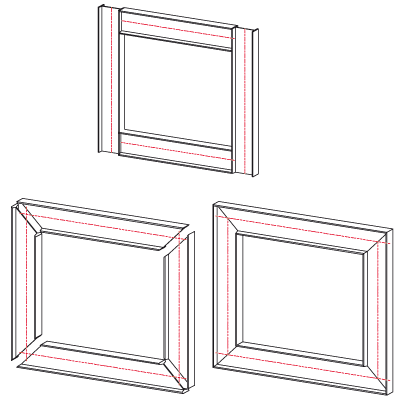

Oben: Ausgangsprofile, Unten: mit Luftspalt (links) und bündig auf Gehrung (rechts) geschnitten

Anschneiden (3D-STB)

Anschneiden (3D-STB)

Stahlbau > Anschneiden

Mit den Funktionen unter Anschneiden schneiden Sie Profile an einem Schnittobjekt. Der Anschnitt kann mit und ohne Verlängerung des Profils erfolgen. Darüber hinaus kann ein Luftspalt zwischen Schnittobjekt und Profil angegeben werden.

Grundsätzliche Vorgehensweise:

  1. Identifizieren Sie das anzuschneidende Profilende.
  2. Aktivieren oder deaktivieren Sie je nach Bedarf die Checkbox mit Verlängern. Ist die Checkbox inaktiv, dann wird nur das Stück des Profils angeschnitten, dass das identifizierte Schnittobjekt schneidet.
  3. Bestimmen Sie den Wert für den Luftspalt.
  4. Identifizieren Sie das Schnittobjekt.



Anschneiden an Kante

Schneiden eines Profils an einer 3D-Kante. Die Kante kann auch durch 2 Punkte festgelegt werden.

Anschneiden an Profilaußenkante

Schneiden eines Profils an der Außenkante eines anderen Profils. Das Schnittprofil muss an der Schnittseite identifiziert werden. Die Verwendung dieser Funktionen ist insbesondere beim Anschneiden von Rundprofilen, Rohren o.ä. sowie beim Arbeiten mit den neuen Designvarianten sinnvoll.

Anschneiden an Fläche

Schneiden eines Profils an einer Fläche. Zur Definition der Schnittfläche stehen folgende Möglichkeiten zur Verfügung:

  • 2 Kanten
    Die erste Kante stellt die x-, die zweite Kante die y-Achse dar.
  • Kante-Punkt
    Identifiziern Sie die Kante als x-Achse in der Nähe des lokalen Nullpunktes. Der Punkt bestimmt die y-Achse
  • 3 Punkte
    Der erste Punkt ist der Ursprung des neuen Koordinatensystems, der zweite und dritte Punkt sind Punkte auf der x- bzw. der y-Achse
  • Fläche
    Bestimmung einer Fläche durch Identifizierung zweier Kanten
  • Senkrecht zu Kante
    Bestimmung einer Fläche durch Identifizierung zu einer Kante. Die Fläche wird dann senkrecht zu dieser Kante erzeugt.
  • Beim Anschnitt mit Verlängern werden die Profillänge sowie der Anschnittwinkel am identifizierten Profilende verändert!

Gehrungsschnitt

Diese Funktion schneidet zwei Profile auf Gehrung. Der Schnitt kann bündig oder mit Luftspalt erfolgen.

Ist der Luftspalt 0, werden die Profile bündig auf Gehrung geschnitten, d.h. zwischen den Schnittflächen entsteht keine Lücke.

Bei Werten >0, wird zwischen den Schnittflächen ein definierter Spalt eingefügt. Beide - bündig geschnittenen - Profile werden jeweils um die Hälfte des Spaltmaßes verkürzt.

3D-Teil

Schneiden eines Profils an einem Rohr. Beachten Sie, dass sich der Anschnitt nur dann durchführen lässt, wenn eine echte Schnittfläche der Teile existiert.

Beim Anschnitt mit Verlängern wird das anzuschneidende Profil dem Rohr angepasst. Beim Anschnitt ohne Verlängern wird nur das Stück des Profils, das am Teil anliegt bzw. es durchdringt, angeschnitten.

2D-Linie

Schneiden eines Profils an einer 2D-Linie. Die Schnittebene wird senkrecht zur Bildschirmebene projiziert. Die 2D-Schnittlinie kann auch durch Bestimmung zweier Punkte festgelegt werden.



Hinweise:
