Stützenanschluss Rahmenecke (3D-STB)

Andockfenster Bauwesenfunktionen > Stahlbau > Anschlüsse > Stirnseite an Steg-/Flanschseite > Stirnplatte > Stützenanschluss Rahmenecke (203)

Mit dieser Funktion werden zwei Träger mit einer geschraubten oder geschweißten Rahmenecke verbunden, die sowohl mit als auch ohne Steifen und Vouten sowie weiteren Komponenten wie Unterlegblechen (Klötzchen) zur Stabilisierung der Verschraubung oder Stegverstärkungen eingebaut werden kann.

Voraussetzungen für den Einbau der Rahmenecke sind:

• Die Stege der Träger müssen in einer Ebene liegen.
• Die Profilachsen dürfen nicht parallel sein und nicht auf einer Geraden liegen.
• Der Winkel zwischen den Profilen muss zwischen 45° und 135° liegen.

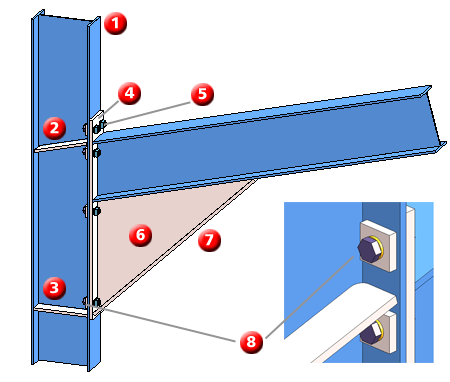

Beispiel einer verschraubten Rahmenecke

(1) Stütze nicht abgeschnitten	(5) Verschraubung
(2) obere Steifen fluchtend	(6) Voutenblech
(3) untere Steifen gerade	(7) Flanschblech
(4) Platte	(8) Unterlegblech

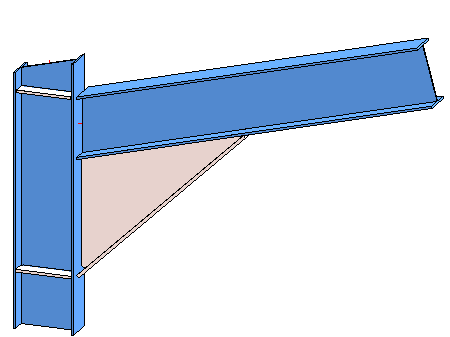

Beispiel einer geschweißten Rahmenecke mit schräg abgeschnittener Stütze und geraden oberen Steifen

Um eine Rahmenecke einzubauen, gehen Sie wie folgt vor:

1. Identifizieren Sie das erste Profil am Bezugsende.
2. Identifizieren Sie das Stützenprofil am oberen Ende.
3. Das Dialogfenster Rahmenecke wird angezeigt.

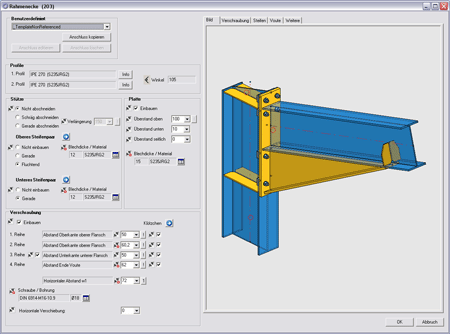

Registerkarte Bild

Wählen Sie zunächst die gewünschte Konfiguration aus. Die Eingabefelder werden in Abhängigkeit von der gewählten Konfiguration vorbelegt und können bei Bedarf korrigiert werden. Beachten Sie dabei aber bitte, dass das Editieren vom jeweiligen Typindikator abhängt!

4. Unter Stütze bestimmen Sie die Behandlung des Stützenprofils sowie den Einbau der Steifen.

• Nicht abschneiden: Das Stützenprofil wird nicht verlängert oder verkürzt.
• Schräg abschneiden: Das Stützenprofil wird verlängert oder verkürzt und - abhängig vom angeschlossenen Profil - schräg abgeschnitten.
• Gerade abschneiden: Das Stützenprofil wird verlängert oder verkürzt.

Bei Abschneiden des Stützenprofils bestimmt die Verlängerung den Überstand des Stützenprofils zum angeschlossenen Profil. Soll das Stützenprofil bündig mit der Platte der Rahmenecke abschließen, dann klicken Sie auf das Symbol .

Die oberen Steifen können gerade oder fluchtend bezogen auf das angeschlossene Profil eingebaut werden. Für die unteren Steifen ist nur der gerade Einbau möglich.

Über das Symbol können Sie rechts im Dialogfenster die Registerkarte für Steifen aktivieren und dort weitere Parameter für die Steifen festlegen. Sollen keine Steifen eingebaut werden, aktivieren Sie die Option Nicht einbauen.

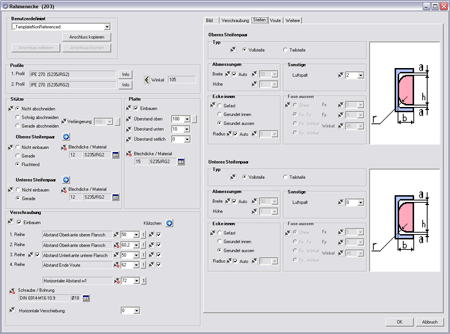

Registerkarte Steifen

5. Für geschweißte Rahmenecken deaktivieren Sie die Checkbox Verschraubung einbauen.

Für geschraubte Rahmenecken bestimmen Sie die Daten der Verschraubung. Dies sind der Schrauben-/Bohrungstyp (nach Klick auf auch auswählbar im Menü Schraubenverbindung) sowie die Abstände der Verschraubungsreihen. Über das Symbol lassen sich die Reihen symmetrisch bzgl. Flansch bzw. Voutenblech ausrichten. Die Vorschau auf der Registerkarte Verschraubung wird automatisch an die aktuellen Eingaben angepasst.

Soll die Verschraubung horizontal versetzt werden, dann geben Sie den Wert für die horizontale Verschiebung ein. Ist der Wert 0, wird die Verschraubung horizontal mittig ausgerichtet.

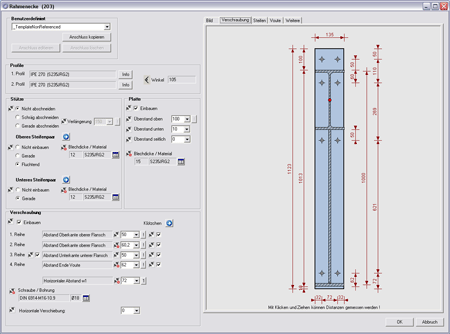

Registerkarte Verschraubung

Soll die Verschraubung durch Unterlegbleche (Klötzchen) verstärkt werden, dann klicken Sie auf das Symbol , um die Registerkarte Weitere zu aktivieren. Dort können Sie die entsprechenden Einstellungen vornehmen.

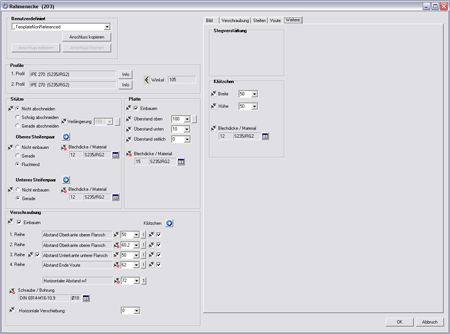

Registerkarte Weitere

6. Unter Platte bestimmen Sie Dicke des Bleches sowie dessen Material. Soll die Platte überstehen, dann geben Sie den gewünschten Überstand oben, unten und seitlich ein. Bei einer bündig abschließenden Platte setzen Sie die Werte auf 0. Deaktivieren Sie die Checkbox Einbauen, wenn keine Platte eingebaut werden soll,
7. Soll die Rahmenecke mit Vouten- und Flanschblech erzeugt werden, legen Sie die entsprechenden Optionen auf der Registerkarte Voute fest.

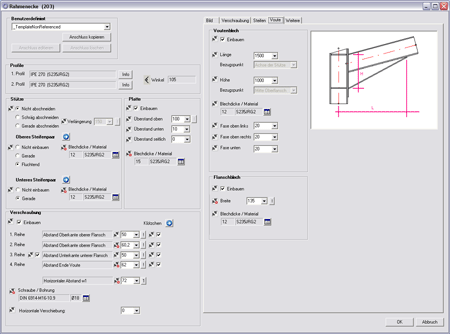

Registerkarte Voute

8. Wollen Sie die Rahmenecke mit den aktuellen Einstellungen erzeugen, dann verlassen Sie das Fenster mit OK.

Hinweise:

• Bitte beachten Sie, dass das Editieren der Felder vom jeweiligen Typindikator abhängt.
• Platte, Vouten- und Flanschblech werden mit dem anzuschließenden Profil zu einer Baugruppe zusammengefasst, alle anderen Komponenten mit dem Stützenprofil.
