Pfettenstoß mit Gehrungsschnitt (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Stirnseite an Stirnseite > Stirnplatte > Pfettenstoß mit Gehrungsschnitt (1202)

Diese Funktion verbindet zwei Profile durch eine geschweißte Platte, die sowohl bündig abschließen als auch oben, unten oder seitlich überstehen kann. Falls erforderlich werden die Profile automatisch verkürzt, verlängert und/oder auf Gehrung geschnitten.

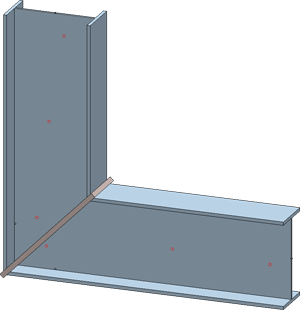

Beispiel 1

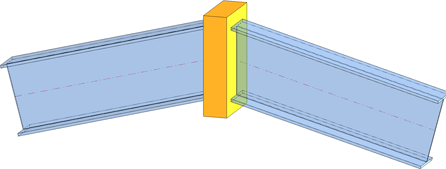

Beispiel 2

Identifizieren Sie das erste Profil am Bezugsende.
Bestimmen Sie dann analog das zweite Profil.
Das Dialogfenster Pfettenstoß mit Gehrungsschnitt wird angezeigt.

Dialogfenster Pfettenstoß mit Gehrungsschnitt

Die Platte wird dem zuerst identifizierten Profil zugeordnet.

Konfigurationen verwalten

Konfigurationen für den Pfettentstoß lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Mehr zur Konfiguration

Pfettenstoß konfigurieren

Die Konfiguration der Platte erfolgt über die Registerkarten des Dialogfensters.

Ausgewählte Teile

Auf dieser Registerkarte werden Informationen zu den zuvor identifizierten Profilen angezeigt, beispielsweise Art des Profils, Material, Abmessungen etc. Eingaben und Änderungen sind hier nicht möglich.

Stirnplatte

Mit den Angaben auf dieser Registerkarte bestimmen Sie die Platte.

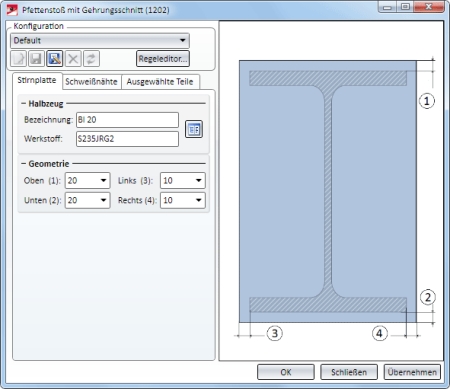

Registerkarte Stirnplatte

Halbzeug

Die Platte kann sowohl aus Blech als auch aus Flachstahl bestehen. Durch einen Klick auf das Symbol lassen sich Plattentyp und Material direkt in den entsprechenden Normteilkatalogen auswählen.

Geometrie

Die Plattengröße wird hier durch das identifizierte Profil sowie die angegebenen Überstände bestimmt.

Schweißnaht

Registerkarte Schweißnähte

Auf dieser Registerkarte können Sie durch Aktivierung der entsprechenden Checkbox festlegen, ob an Steg und/oder Flansch Schweißnähte eingefügt werden sollen und wenn ja, welche Dicke die Schweißnaht haben soll.

Haben Sie alle erforderlich Daten eingegeben, dann kann der Pfettenstoß eingebaut werden. Bei Wahl von Übernehmen wird der Anschluss eingebaut, das Dialogfenster bleibt jedoch - im Unterschied zu OK - geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen wird die Funktion ohne Einbau bzw. ohne Änderung des Anschlusses abgebrochen.
