Freie Platte (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse > Einzelprofil > Freie Platte (1103)

Mit dieser Funktion bauen Sie vorgebohrte Platten aus Blech oder Flachstahl ein. Dabei sind neben Normbohrungen auch Langlöcher sowie freie Bohrungen möglich.

Nach dem Aufruf der Funktion wird das Dialogfenster für freie Platten wird angezeigt.

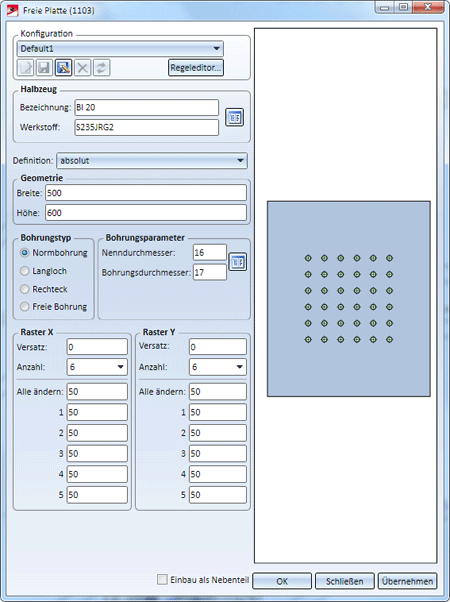

Dialogfenster Freie Platte (1103)

Konfigurationen verwalten

Konfigurationen für freie Platten lassen sich speichern, sodass Sie jederzeit wieder auf Ihre individuellen Konfigurationen zugreifen können.

Mehr zur Konfiguration

Freie Platte konfigurieren

Halbzeug

Die Platte kann sowohl aus Blech als auch aus Flachstahl bestehen. Durch einen Klick auf das Symbol lassen sich der Plattentyp und das Material direkt in den entsprechenden Normteilkatalogen auswählen.

Geometrie

Hier legen Sie die Plattengröße fest. Dazu stehen verschiedene Verfahren zur Verfügung, die Sie in der Listbox Definition auswählen können.

• Definition: absolut
  Hier wird die Plattengröße durch Angabe der Breite und Höhe bestimmt.
• Definition: mit Überstand zum Raster
  Die Plattengröße wird hier durch Angabe des Überstandes zum Bohrungsraster bestimmt.
Beispiel



(1) oben, (2) unten, (3) links, (4) rechts

Bohrungstyp

Folgende Möglichkeiten stehen hier zur Verfügung:

• Normbohrung
  Klicken Sie auf das Symbol und wählen Sie die gewünschte Bohrung direkt im Normteilkatalog aus.
• Langloch
  Hier wird als Bohrung ein Langloch verwendet, das Sie durch Angabe der Länge (Lochweite) und des Durchmessers bestimmen. Soll das Langloch gedreht werden, dann können Sie zusätzlich den Drehwinkel angeben.

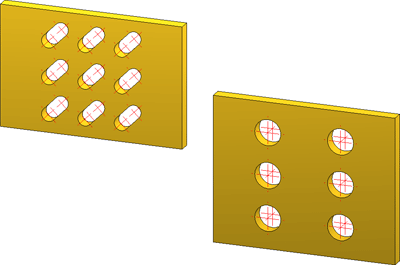

Langloch (links) und Langloch eckig (rechts)

• Langloch rechteckig
  Als Bohrungstyp wird ein eckiges Langloch verwendet, das Sie durch Angabe der Länge und Breite bestimmen. Soll das Langloch gedreht werden, dann können Sie zusätzlich den Drehwinkel angeben.
• Freie Bohrung
  Wählen Sie diesen Bohrungstyp, wenn Sie eine einfache Bohrung durch Angabe des Durchmessers verwenden wollen.

Raster X/Y

Das Bohrungsraster bestimmt die Anordnung des Bohrbildes der Platte.

• X- und Y-Versatz (Abstand zum Schwerpunkt der Platte)
• Anzahl der Bohrungen in X- und Y-Richtung sowie deren Abstand zueinander. Wenn alle Bohrungen einer Richtung denselben Abstand haben sollen, dann können Sie die Eingabe auch vereinfachen. Tragen Sie den Abstandswert einfach in das Feld Alle ändern ein.

Einbau als Nebenteil

Defaultmäßig wird die Platte als neues Hauptteil in die Konstruktion eingebaut. Durch die Aktivierung der Checkbox Einbau als Nebenteil können Sie festlegen, dass die Platte und das aktive Teil in einer neuen Baugruppe zusammengefasst werden.

Haben Sie alle erforderlich Daten eingegeben, dann kann die Platte eingebaut werden. Bei Wahl von Übernehmen bleibt das Dialogfenster - im Unterschied zu OK - nach dem Einbau der Platte geöffnet. Wenn Sie das Dialogfenster mit Schließen verlassen, wird die Funktion ohne Einbau bzw. ohne Änderung der Platte abgebrochen.

Zum Einbau der Platte zeigt HiCAD eine grafische Vorschau an. Bestimmen Sie dann einen Passpunkt auf der Grafik und anschließend die Position dieses Punktes in der aktiven Konstruktion.
