Anschluss ändern (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Anschlüsse

Wollen Sie die Daten eines Anschlusses nachträglich ändern, dann doppelklicken Sie einfach im Feature-Protokoll eines der Profile auf den entsprechenden Eintrag.

HiCAD zeigt sofort das Dialogfenster für den Anschluss an. Nehmen Sie dort die Änderungen vor, und verlassen Sie das Fenster mit OK. Der Anschluss wird direkt geändert.

Hinweise:

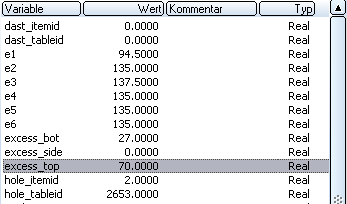

• Wenn Sie einzelne Werte des Anschlusses, beispielsweise den Überstände eines Bleches, ändern wollen, können Sie dies auch direkt in der Variablentabelle des Feature-Protokolls tun. Um beispielsweise bei einem Stützenanschluss den Überstand oben zu ändern, doppelklicken Sie zunächst auf den Eintrag Variablentabelle und dann auf den Eintrag excess_top. Anschließend können Sie den gewünschten Wert eingeben.

• Haben Sie die durch einen Anschluss verbundenen Profile bearbeitet/geändert, dann wählen Sie zur automatischen Aktualisierung des Anschlusses die Funktion Varianten aktualisieren .

• Bauteile, die an einer Designvariante beteiligt sind, sollten nicht gelöscht werden. Anderenfalls kann es sonst zu Problemen bei der Neuberechnung der Variante kommen. Wollen Sie ein Teil aus einer Designvariante löschen und in der Konstruktion weiterarbeiten, dann sollten Sie die Designvariante vorher auflösen.
