Verband mit Rundstahl (3D-STB)

Andockfenster Bauwesen-Funktionen > Stahlbau > Makros > Verband mit Rundstahl

Hier verbinden Sie Profile durch einen Kreuzverband oder durch eine diagonale Verstrebung aus Rundstahl. Die Optionen und Parameter für den Verband legen Sie im Dialogfenster Aussteifungsverband fest.

Optionen und Parameter
Konstruktion	bestimmt, ob der Aussteifungsverband als Diagonale oder als Kreuzverband eingebaut wird
Anschluss	bestimmt, ob der Anschluss mit einer oder zwei Schrauben durchgeführt wird.
Einbau	bestimmt, ob der Einbau automatisch am Profilende oder durch Angabe von Passpunkten durchgeführt wird.
Über Passpunkte	Verfahren zur Bestimmung der Passpunkte (falls Option Über Passpunkte aktiv ist): Exakte Punkte: Sie geben die Punkte beim Einbau explizit an. Projektion auf Träger: Die eingegebenen Punkte werden auf den Träger projiziert.
Zwischen Riegel	Soll der Einbau zwischen zwei Riegeln durchgeführt werden, dann aktivieren Sie die entsprechende Checkbox. In diesem Fall wird je nach Wahl ein Kreuzverband oder eine Diagonale automatisch eingebaut.
Parameter	Abstand vom Profilende Abstand von der Mittelachse (bestimmt den Einbaupunkt des Bleches) Länge des Spannschlosses (wird prozentual zur Länge (1) der Verstrebung angegeben) Knotenblechdicke (2), Anschlussblechdicke (3), Anschlussblechhöhe (4) Schweißnahtlänge (5) Durchmesser des Rundstahls (6) Schraubendurchmesser (7)

So gehen Sie vor:

Wählen Sie die gewünschten Optionen und geben Sie die erforderlichen Parameter ein.
Verlassen Sie das Fenster mit OK.
Identifizieren Sie nacheinander die beiden gegenüberliegenden Stützen, zwischen denen der Verband eingebaut werden soll. Achten Sie dabei auf die Identifizierungsposition!
Haben Sie die Option 1 Diagonale gewählt, dann werden noch weitere Angaben benötigt:

Bestimmen Sie durch die Angabe eines Einbaupunktes (beliebiger 3D-Punkt oberhalb oder unterhalb der Achse), ob der Rundstahlverband auf oder unterhalb des Knotenbleches angebracht werden soll.
Wählen Sie die Profilseite, an der das Knotenblech und somit die diagonale Verstrebung angebracht werden soll.
Bestimmen Sie die Anschlussseite des Verbandes und des Knotenbleches, wenn Sie den Einbau über Passpunkte mit Projektion auf den Träger gewählt haben.

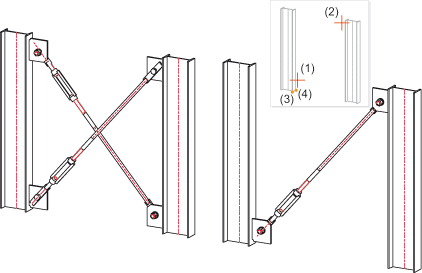

Links: Einbau eines Kreuzverbandes an den Profilenden Rechts: Diagonale, (1) + (2) Identifizierte Stützen, (3) Einbaupunkt des Knotenbleches, (4) Anschlussseite des Knotenbleches

Hinweise:

Alle Profile müssen in einer Ebene liegen.
Die Knotenbleche werden der jeweiligen Stütze als Nebenteil zugeordnet. Der Verband selbst wird als Hauptteil eingebaut.
Die Grafik im Fenster Aussteifungsverband lässt sich mit einem Mausklick vergrößert darstellen.
